[1]Изобретение относится к области разработки технологии изготовления прочноскрепленного с корпусом ракетного двигателя (РД) заряда смесевого ракетного твердого топлива (СРТТ).
[2]Среди большого количества ракетных зарядов из СРТТ важное место занимают заряды из высокоэнергетических СРТТ, которые используются в крупногабаритных ракетных двигателях. А в крупногабаритных РД заряды, как правило, являются прочноскрепленными с корпусом двигателя.
[3]Одним из вариантов смесевого ракетного твердого топлива для таких зарядов, наиболее полно выполняющим требования к таким РД, является топливо, связующее которого изготавливается на основе маслонаполненного полибутадиенового каучука СКДМ-80ТМ.
[4]В таком топливе содержится также перхлорат аммония, порошок алюминия, октоген, пластификаторы, отвердители, добавки, регулирующие скорость горения, и другие компоненты.
[5]Отверждение топлива проводится при температуре, обеспечивающей взаимодействие отвердителей с каучуком СКДМ-80ТМ и другими компонентами, но не выше 70°С, в течение нескольких суток.
[6]Изготовление зарядов из таких топлив проводится по способу, описанному в патенте на изобретение №2242451 по заявке №2003123488 с приоритетом от 28 июля 2003 года, взятому в качестве прототипа.
[7]Недостатками этого способа изготовления прочноскрепленного с корпусом ракетного двигателя заряда смесевого ракетного твердого топлива являются недостаточная для некоторых конструкций ракетных двигателей и условий эксплуатации прочность скрепления топлив, содержащих октоген, с корпусом РД при использовании указанного в прототипе крепящего состава, ограниченный ресурс химической совместимости СРТТ и крепящего состава и стабильности свойств в зоне скрепления, лимитирующих гарантийные сроки эксплуатации РДТТ.
[8]Технической задачей изобретения является разработка такого варианта технологического процесса изготовления прочноскрепленного с корпусом заряда СРТТ, который позволяет обеспечить высокую, не ниже прочности топлива, адгезионную прочность, улучшить химическую совместимость и стабильность свойств в зоне скрепления, получать требуемые длительные гарантийные сроки эксплуатации зарядов, а также повысить безопасность проведения работ за счет сведения до минимума содержания легколетучего растворителя в крепящем составе.
[9]Указанная цель была достигнута при изготовлении заряда СРТТ по способу, включающему подготовку компонентов, входящих в топливо, смешение минеральных и металлических порошкообразных компонентов (перхлората аммония, октогена, алюминия) со связующим на основе маслонаполненного полибутадиенового каучука марки СКДМ-80ТМ, дополнительную пластификацию трансформаторным маслом и нитрилом олеиновой кислоты, ввод отвердителей и других добавок, окончательное смешение топливной массы, нанесение на внутреннюю поверхность РД, представляющую собой теплозащитное покрытие корпуса, дублированного тканью, для скрепления с топливом крепящего состава и вулканизующей добавки, отличающемуся тем, что в качестве крепящего состава и вулканизующей добавки используются следующие рецептуры (мас.%):
[11]- каучук полиэфируретановый с концевыми эпоксиуретановыми группами ППГ-3А - 30…36, связующее;
[12]- олигоэфирэпоксид марки Лапроксид 703 - 20…26, активный разбавитель;
[13]- смола эпоксидная ЭД-20 - 17…23, усилитель адгезии;
[14]- ангидрид изометилтетрагидрофталевый - 19…25, отвердитель по эпоксидным группам компонентов состава;
[15]- диметилбензиламин - 0,2…0,5, катализатор отверждения;
[16]- эфир хиноловый марки ЭХ-1 - 1,5…1,75, отвердитель по двойным связям компонентов;
[17]- этилацетат - 4…5 (сверх 100%), технологическая добавка, разбавитель, вулканизующая добавка:
[18]- эфир хиноловый марки ЭХ-1 - 5…10, отвердитель по двойным связям компонентов;
[19]- этилацетат - 90…95, растворитель эфира хинолового ЭХ-1,
[20]при этом крепящий состав на внутреннюю поверхность корпуса наносят методом втирания кистью или напылением из расчета 220…500 г/м2 (по сухому остатку), проводят его подполимеризацию при температуре 65…75°С в течение 5…7 часов, затем после охлаждения до 15…35°С на поверхность крепящего состава наносят вулканизующую добавку из расчета 5…20 г/м2 (по сухому остатку) также методом втирания кистью или напылением, проводят сушку нанесенного слоя вулканизующей добавки при температуре помещения (от 15 до 35°С) в течение не менее 4 часов, после чего корпус ракетного двигателя собирается с технологической оснасткой, вакуумируется, заполняется подготовленной топливной массой, которая отверждается при температуре 40…70°С в течение 5…15 суток, скрепляясь с внутренней поверхностью корпуса, затем корпус в сборке с оснасткой охлаждается, технологические узлы оснастки отсоединяются и полученный скрепленный с корпусом ракетного двигателя заряд может использоваться по назначению.
[21]Компоненты выпускаются промышленностью по следующей нормативно-технической документации:
[22]1. Хиноловый эфир марки ЭХ-1 имеет химическое название 0,0-БИС (1,3,5-три-третьбутил-4-оксициклогексадиен-2,5-ил-н-бензохинондиоксим)-ТУ 6-09-513-76.
[23]2. Эпоксидная смола ЭД-20-ГОСТ 10587-84.
[24]3. Каучук полиэфируретановый с концевыми эпоксиуретановыми группами ППГ-3А-ТУ 38.03.1.001-89.
[25]4. Олигоэфирэпоксид марки Лапроксид 703-ТУ 2226-029-10488057-98.
[26]5. Ангидрид изометилтетрагидрофталевый - ТУ 38.103149-85.
[27]6. Диметилбензиламин - ТУ 6-092974 78.
[28]7. Этилацетат - ГОСТ 8981-73, ГОСТ 22300-76.
[29]Использование в крепящем составе:
[30]- адгезионноактивного жидкого каучука полиэфируретанового с концевыми эпоксиуретановыми группами ППГ-ЗА позволяет обеспечить высокую, не ниже прочности СРТТ, прочность скрепления и требуемые технологические и механические характеристики крепящего состава;
[31]- низковязкого олигоэфирэпоксида марки Лапроксид 703 позволяет дополнительно повысить прочность скрепления, снизить вязкость крепящего состава, что улучшает его технологичность и практически исключает применение растворителя, дополнительно уменьшает диффузию из СРТТ в теплозащитное покрытие корпуса;
[32]- образующей трехмерную структуру с высокой густотой полимерной сетки эпоксидной смолы ЭД-20 позволяет усилить адгезионные свойства крепящего состава к СРТТ и обеспечивает высокие прочностные свойства самого крепящего состава;
[33]- в качестве отвердителя эпоксидных и эпоксисодержащих компонентов крепящего состава ангидрида изометилтетрагидрофталевого позволяет обеспечить высокую степень сшивки и теплостойкость границы скрепления;
[34]- диметилбензиламин катализирует процесс отверждения крепящего состава ангидридом изометилтетрагидрофталевым и позволяет вести процесс его отверждения в температурно-временных условиях отверждения СРТТ;
[35]- эфира хинолового ЭХ-1, который является отвердителем для компонентов, имеющих двойные связи, обеспечивает существенное повышение степени сшивки в зоне скрепления, снижение взаимодиффузии компонентов между СРТТ, крепящим составом и ТЗП корпуса, а главное позволяет вести процесс отверждения при температуре 40…70°С, адекватной температуре отверждения топлива;
[36]- этилацетат - технологическая добавка, используется при необходимости, когда требуется несколько снизить вязкость крепящего состава в момент нанесения на корпуса РД при механизированной технологии. Использование в крепящем составе минимально возможного количества легколетучего растворителя - этилацетата - значительно повышает безопасность работ и улучшает условия труда работающих.
[37]Вулканизующая добавка в виде 5…10%-ного раствора хинолового эфира марки ЭХ-1 в этилацетате необходима для усиления взаимодействия между крепящим составом и СРТТ, в частности взаимодействия с избытком связующего СРТТ, который обычно образуется в пристенных слоях заряда ракетного двигателя вследствие некоторого перераспределения компонентов в топливной массе при заполнении корпуса РД топливом.
[38]Применение в качестве одного и того же отвердителя в КС и ВД хинолового эфира ЭХ-1, который также является отвердителем топлива, позволяет химический состав, структуру и свойства топлива граничных и глубинных слоев заряда приблизить друг к другу. Следовательно, близкими будут скорость горения, физические и механические свойства, а прочность скрепления топлива с ТЗП корпуса РД будет приближаться к прочности топлива. То есть все свойства по своду заряда будут одинаковыми и соответствовать требованиям технического задания.
[39]Пример изготовления прочноскрепленного с корпусом РД заряда СРТТ.
[40]1. В производство поступает готовый корпус РД.
[41]2. Вначале производится изготовление крепящего состава и раствора вулканизующей добавки.
[42]Использовался крепящий состав и раствор вулканизующей добавки следующих рецептур (в мас.%):
[44]- каучук ППГ-3А - 33,0;
[45]- лапроксид 703 - 23,0;
[46]- эпоксидная смола ЭД-20 - 20,0;
[47]- изометилтетрагидрофталевый ангидрид - 22,0;
[48]- диметилбензиламин - 0,35;
[49]- хиноловый эфир марки ЭХ-1 - 1,65;
[50]- этилацетат - 5,0 (сверх 100%).
[51]Вулканизующая добавка:
[52]- хиноловый эфир марки ЭХ-1 - 5,0;
[54]При изготовлении крепящего состава сначала отбираются навески олигоэфирэпоксида Лапроксид 703 и каучука ППГ-3А, загружаются в смеситель, где перемешиваются в течение 5…10 минут. Частота вращения лопастей смесителя от 100 до 160 об/мин. Затем в смеситель загружается навеска хинолового эфира ЭХ-1 и смесь перемешивается 5…7 минут. После этого в смеситель загружается навеска эпоксидной смолы ЭД-20 и вся смесь перемешивается в течение 5…7 минут.
[55]Далее загружается навеска изометилтетрагидрофталевого ангидрида (ИМТГФА) и смесь снова перемешивается 5…7 минут, после чего загружается навеска этилацетата с последующим перемешиванием в течение 5…7 минут.
[56]Загрузка навески диметилбензиламина (ДМБА) и перемешивание всего крепящего состава проводится непосредственно перед началом нанесения крепящего состава на корпус РД.
[57]Приготовленный крепящий состав (без ДМБА) может храниться в течение не более 4 суток, с введенным ДМБА не более 4 часов. Температура при приготовлении крепящего состава и последующем нанесении на корпус 15…35°С. Вязкость крепящего состава после изготовления не более 8 Па·с.
[58]Затем готовится раствор вулканизующей добавки путем введения в этилацетат навески хинолового эфира ЭХ-1 и перемешивания в течение не менее 10 минут.
[59]3. Нанесение крепящего состава и вулканизующей добавки на внутреннюю поверхность корпуса РД производится методом втирания кистью или напыления.
[60]Удельный расход (по сухому остатку) при нанесении крепящего состава 220…500 г/м2, при нанесении вулканизующей добавки - 5…20 г/м2 (по сухому остатку).
[61]После нанесения КС на корпус РД производится его подполимеризация при температуре 65…75°С в течение 5…7 часов.
[62]После охлаждения корпуса до комнатной температуры (от 15 до 35°С) поверх крепящего состава наносится раствор вулканизующей добавки с последующей выдержкой корпуса для улетучивания этилацетата при комнатной температуре (от 15 до 35°С) в течение не менее 4 часов.
[63]Подготовленный таким образом корпус направляется на заполнение топливом. Перед заполнением топливом производится сборка корпуса с технологической оснасткой.
[64]4. После этого готовят СРТТ. Заполнение производится по технологии свободного литья на существующем оборудовании исходя из содержания в топливе следующих компонентов (мас.ч.):
[65]- каучук полибутадиеновый стереорегулярный маслонаполненный СКДМ-80ТМ - 5,5…6,5;
[66]- пластификаторы - 2,0…3,0;
[67]- наполнители минеральные (органические и неорганические) - 65,0…75,0;
[68]- металлический наполнитель (порошок металла) - 18,0…23,0;
[69]- отвердители - 0,2…0,3;
[70]- специальные добавки - 0,4…1,5.
[71]На первой стадии каучук полибутадиеновый стереорегулярный маслонаполненный СКДМ-80ТМ смешивают с пластификаторами, затем в полученную смесь дозируют минеральные и металлические наполнители и другие добавки. После каждой загрузки смесь перемешивают, а окончательное смешение с введенным отвердителем ведут под вакуумом. Готовую топливную смесь формуют в корпус ракетного двигателя, облицованный резиновым теплозащитным покрытием, дублированным капроновой эластичной тканью с нанесенным на нее крепящим составом и вулканизующей добавкой.
[72]5. Отверждение топливной массы в корпусе производится в термостате при температуре 40…70°С в течение 5…15 суток.
[73]Затем корпус в сборке с оснасткой охлаждается, технологические узлы оснастки отсоединяются и полученный скрепленный с корпусом ракетного двигателя заряд может использоваться по назначению.

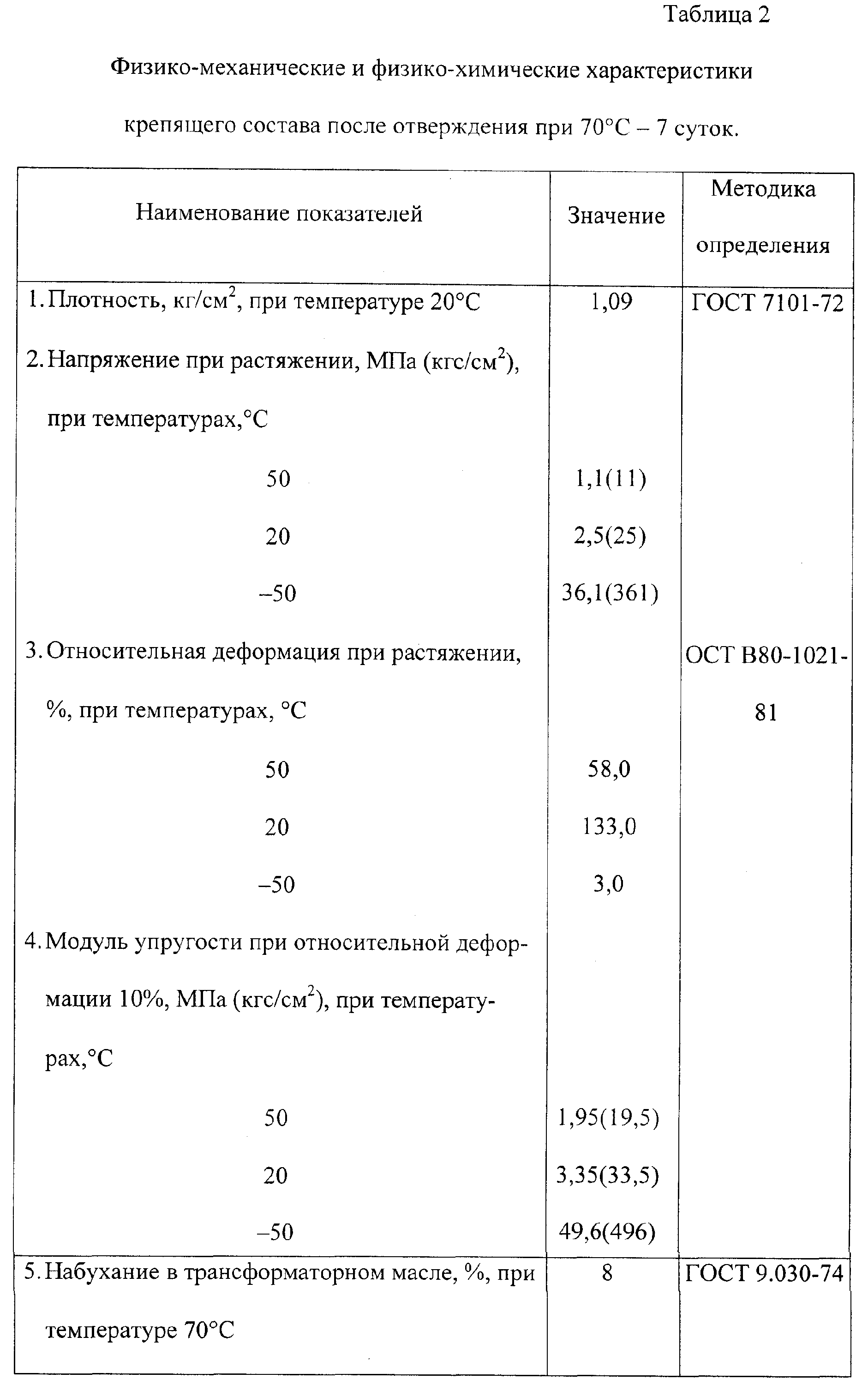

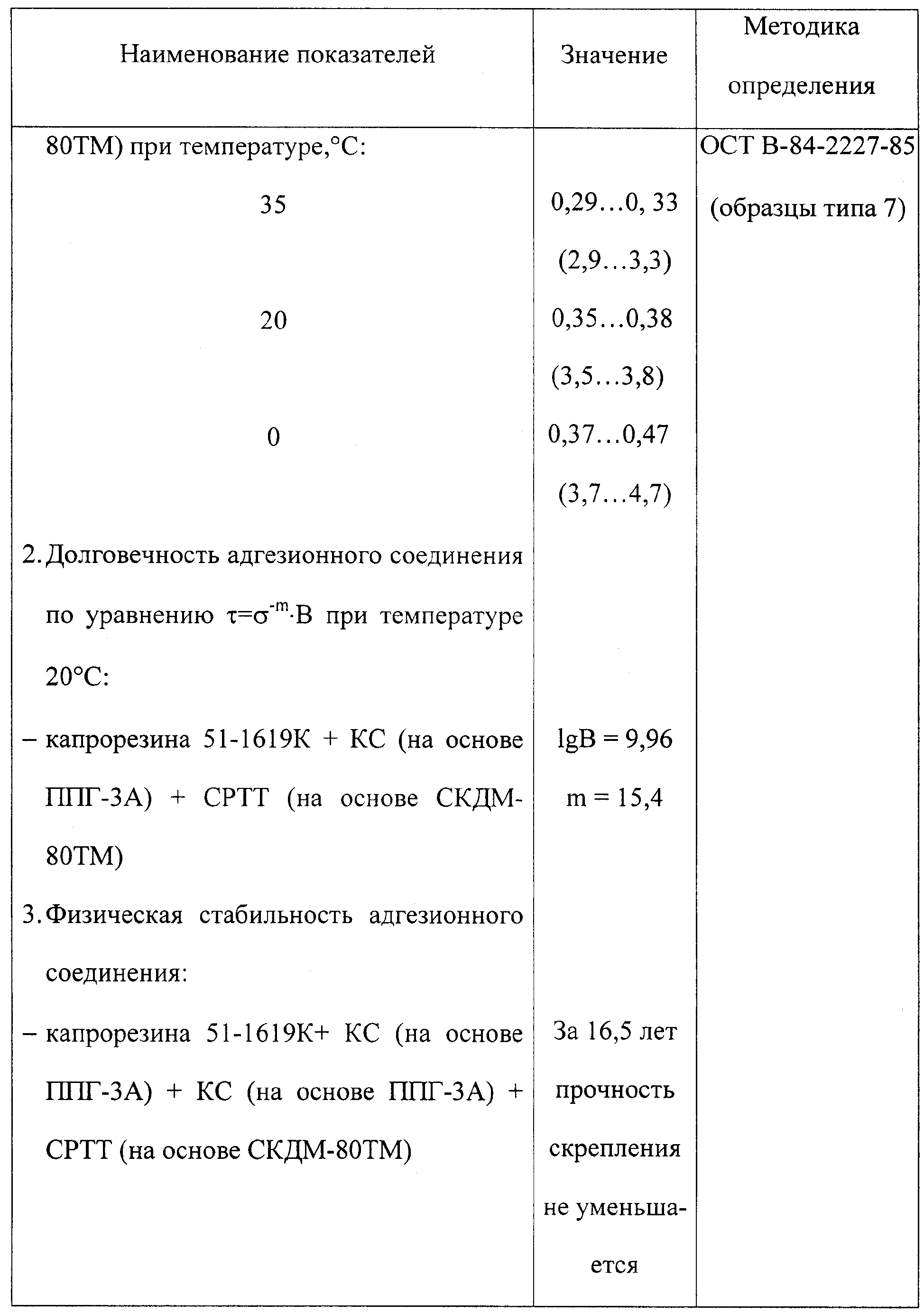

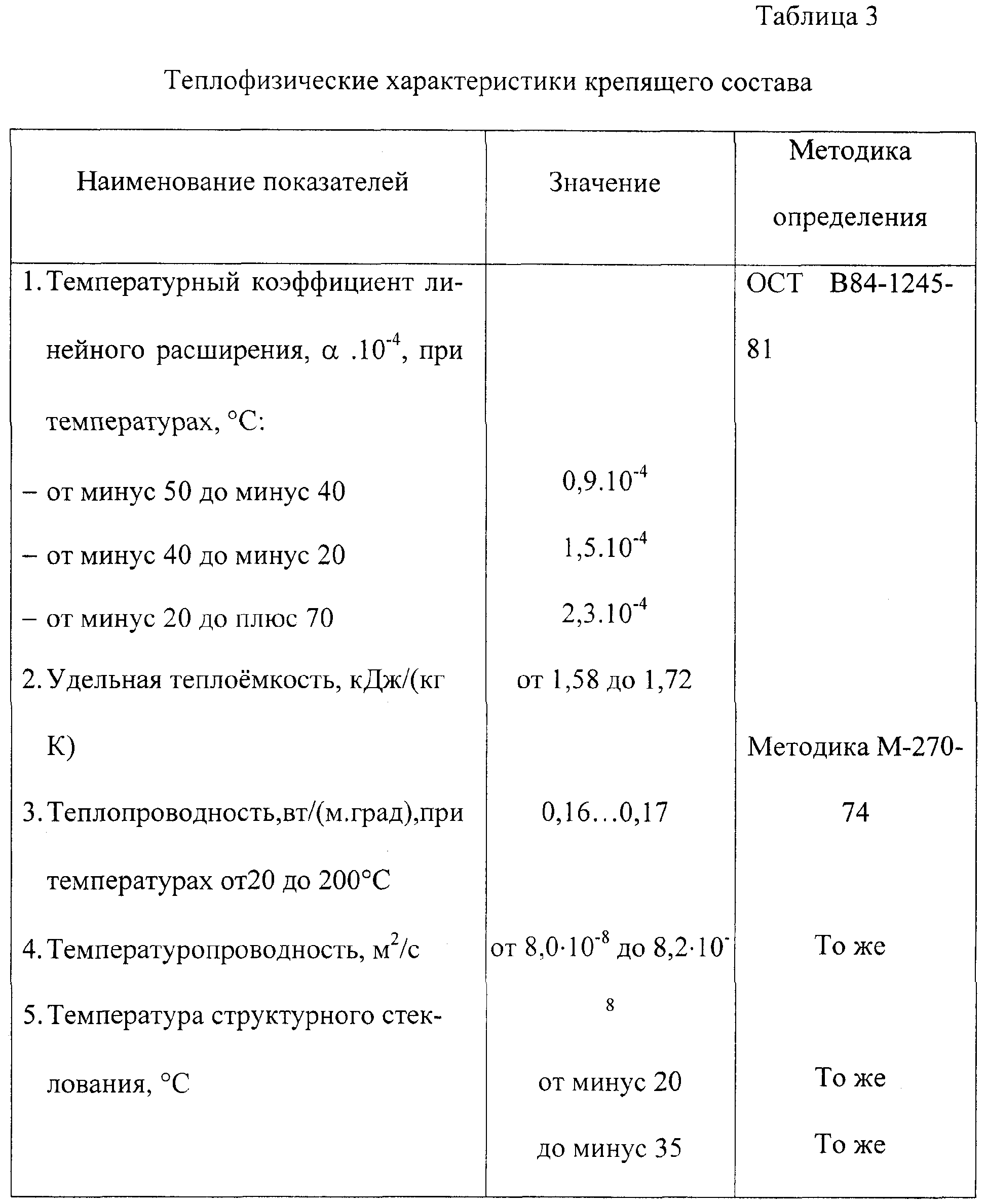

[75]Из приведенных в табл.1, 2, 3 данных следует, что прочноскрепленный заряд обладает высокими показателями по прочности скрепления топлива с корпусом РД, физико-механическим, физико-химическим и теплофизическим параметрам крепящего состава.
[76]Физико-механические, физико-химические, теплофизические свойства крепящего состава превышают обычно предъявляемые требования к крепящим составам.

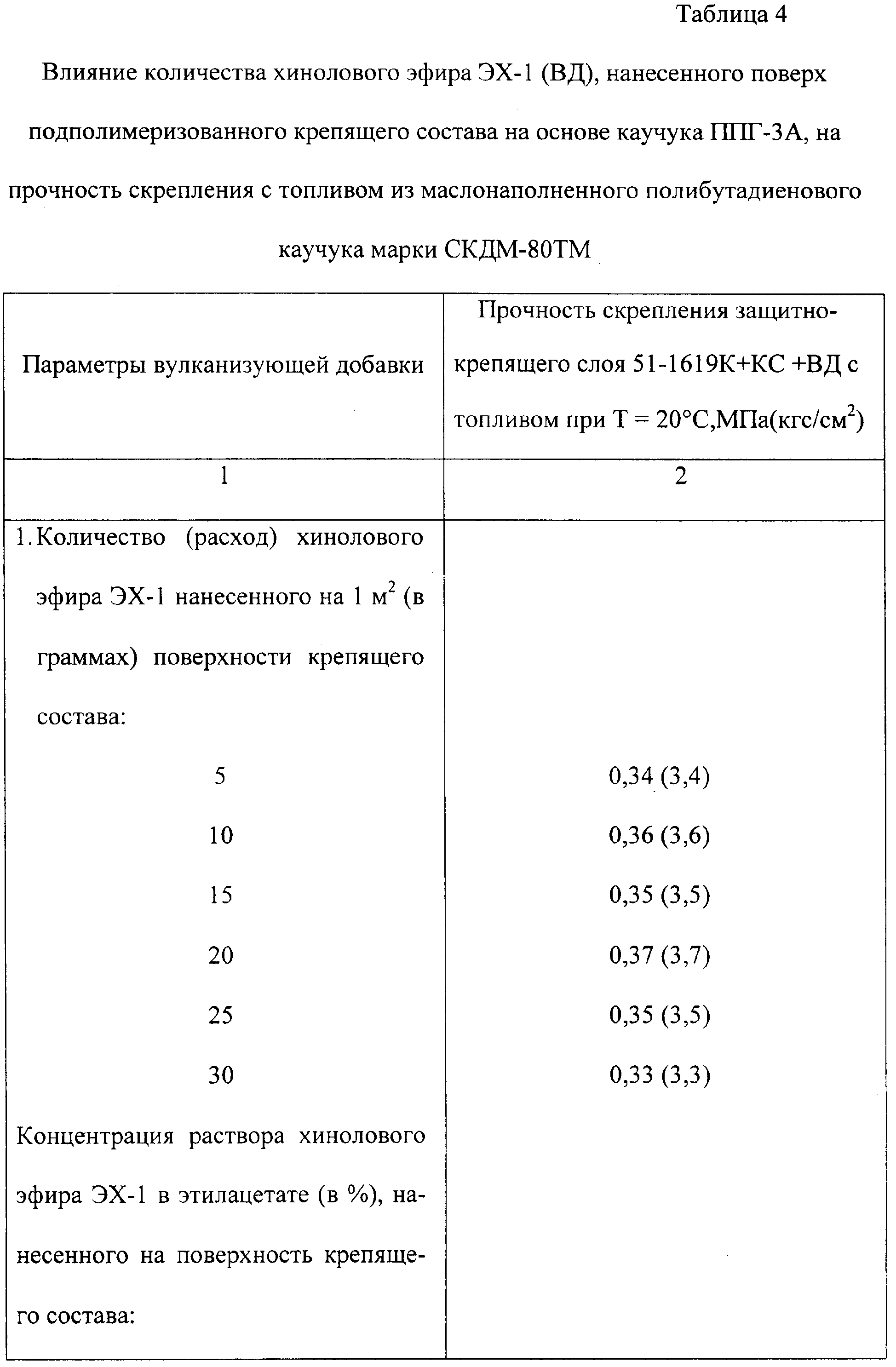

[77]Зависимость прочности скрепления с корпусом РД, на который нанесено теплозащитное покрытие из резины 51-1619 (на основе фторкаучука), дублированное капроновой эластичной тканью и с нанесенным на нее крепящим составом на основе каучука полиэфируретанового с концевыми эпоксиуретановыми группами ППГ-ЗА от количества и концентрации раствора вулканизующей добавки (раствора хинолового эфира ЭХ-1 в этилацетате), нанесенной после сушки КС, представлена в табл.4
[78]

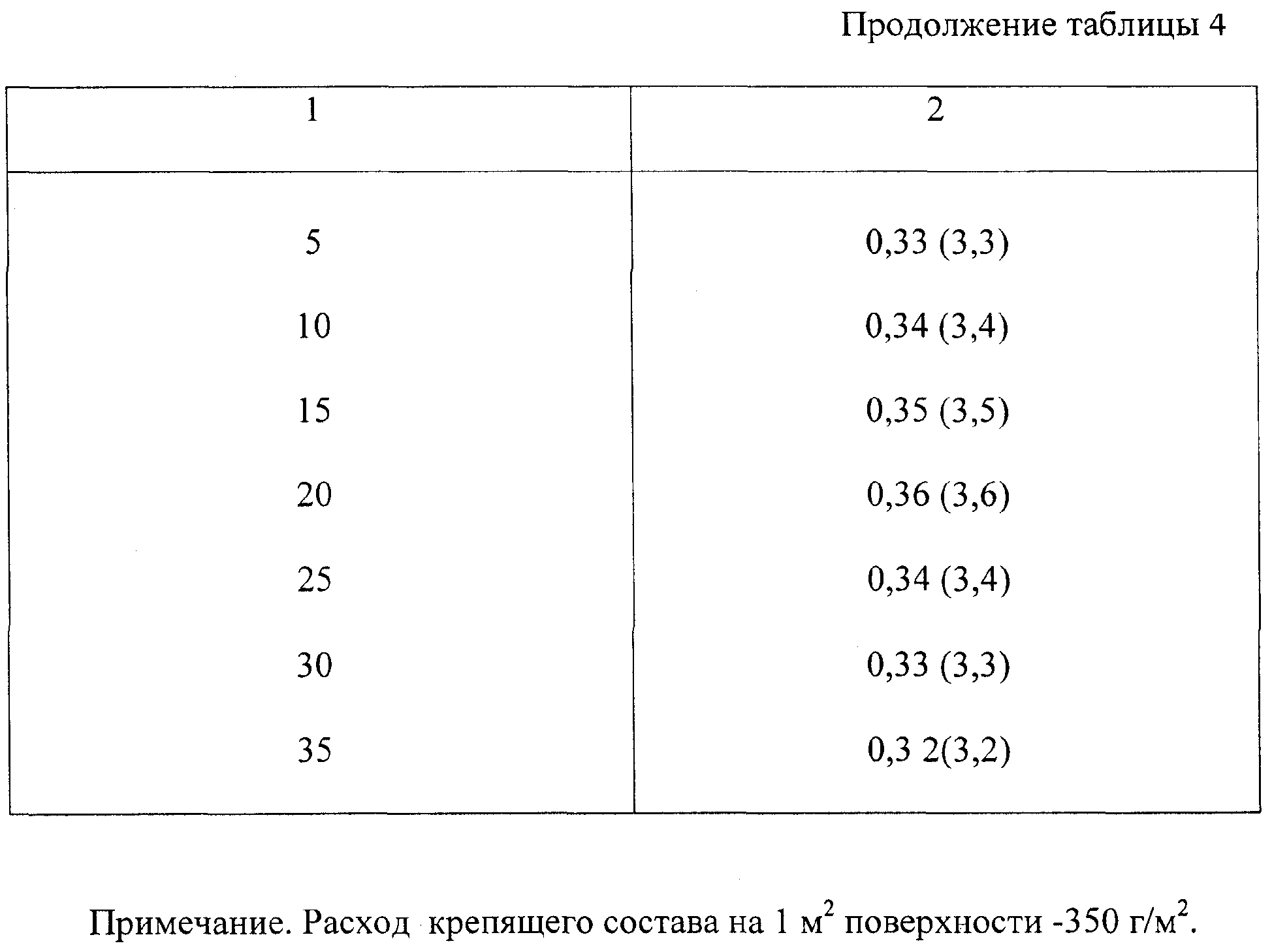

[79]Примечание. Расход крепящего состава на 1 м2 поверхности - 350 г/м2.
[80]Из данных табл.4 следует, что оптимальным для обеспечения высокой прочности скрепления является нанесение вулканизующей добавки в виде 5…10%-ного раствора хинолового эфира ЭХ-1 в этилацетате. Это обеспечивает содержание (расход) на корпусе 5…20 г/м2 по сухому остатку.
