[1]Изобретение относится к разработке нефтяных залежей и может быть применено для проведения гидравлического разрыва пласта (ГРП) с различной проницаемостью пород.
[2]Известен способ разработки нефтяных залежей, включающий бурение скважин (патент RU №2513895, МПК Е21В 49/00, G01V 11/00, опубл. 20.04.2014, Бюл. №11), проведение геолого-промысловых и геофизических исследований скважин (ГИС), лабораторные исследования свойств пород, интерпретацию ГИС, расчленение залежи на участки с характерными геологическими и фильтрационными характеристиками и построение карты с выделением зон пород-коллекторов с повышенной проницаемостью. Из поисково-разведочных и эксплуатационных скважин извлекают образцы керна, по которым дополнительно измеряют водородосодержание твердой фазы керна, определяют относительную амплитуду естественных электрических потенциалов, определяют значения отношения водородосодержания твердой фазы к относительной амплитуде естественных электрических потенциалов, то есть литофациальный параметр. Затем строят карту изменения литофациального параметра в пределах территории распространения залежи углеводородов. На карте проводят изолинии граничных значений лито-фациального параметра, по которым выделяют зоны пород с высоким и низким фильтрационным потенциалом. Причем в зонах пород с высоким фильтрационным потенциалом осуществляют горизонтальное бурение скважин с последующим созданием равномерного фронта вытеснения нефти, а в зонах пород с низким фильтрационным потенциалом осуществляют углубленную кумулятивную перфорацию, ориентированную в соответствии с направлением вектора напряженности породы с последующим ГРП, обеспечивающим разветвленную систему трещин заданной длины.
[3]Также известен способ контроля геометрических параметров и гидродинамических параметров ГРП (патент RU 2390805, МПК G01V 5/12, опубл. 27.05.2010, Бюл. №15), включающий поверхностную радоновую съемку, радоновые индикаторные исследования, замер гамма-активности скважинным гамма-дефектомером-толщиномером (СГДТ), при этом поверхностную радоновую съемку проводят до ГРП в квадрате 400×400 м, с шагом 50 м. Выполняют радоновые индикаторные исследования для получения таких гидродинамических характеристик пласта, как проницаемость и профиль приемистости. Проводят замер гамма-активности прибором СГДТ. Осуществляют ГРП. Повторяют радоновую съемку, радоновые индикаторные исследования, замер гамма-активности прибором СГДТ, полученные данные сопоставляют и устанавливают азимутальное расположение трещин гидроразрыва, а также проницаемость и профиль приемистости пласта.
[4]Недостатками обоих аналогов являются:
[5]- сложный технологический процесс исследования скважины;
[6]- высокая трудоемкость работ при реализации способа;
[7]- низкая точность измерений.
[8]Наиболее близким по технической сущности и достигаемому результату является способ определения эффективности ГРП скважины (патент RU №2604247, МПК Е21В 43/267, Е21В 47/12, опубл. 10.12.2016, Бюл. №34), заключающийся в том, что до осуществления ГРП проводят предварительные комплексные ГИС. Производят закачку в интервалы перфорации поочередно жидкости разной минерализации с выполнением ГИС после каждой закачки. Затем осуществляют ГРП с проппантом и повторно производят закачку жидкости разной минерализации с выполнением ГИС после каждой закачки. Далее производят сравнительный анализ ГИС до и после ГРП, основываясь на показаниях импульсного нейтронного каротажа.
[9]Недостатками способа являются:
[10]- сложная технология определения эффективности проведения ГРП, связанная с проведением комплексных ГИС до и после проведения ГРП;
[11]- высокая трудоемкость работ и большие затраты на проведение исследований, связанные с привлечением геофизической партии;
[12]- низкая точность исследований эффективности проведенного ГРП закачкой жидкости разной минерализации с выполнением ГИС после каждой закачки;
[13]- низкая оценка эффективности проведения ГРП в пласте с различной проницаемостью пород. Это обусловлено тем, что, если пласт имеет различную проницаемость, то при проведении ГРП трещина будет образовываться, развиваться, а затем и крепиться через тот перфорированный интервал эксплуатационной колонны, выполненный напротив пласта, где проницаемость породы выше, т.е. в зонах с высокопроницаемыми породами, при этом другие перфорированные интервалы пласта, имеющие меньшую проницаемость, не будут подвергаться ГРП;
[14]- низкий дебит продукции после проведения ГРП в пласте с различной проницаемостью пород, обусловленный неравномерным притоком продукции скважины.
[15]Техническими задачами изобретения являются упрощение технологии определения эффективности проведения ГРП, снижение трудоемкости работ и затрат на проведение исследований и повышение точности исследований эффективности проведенного ГРП, а также повышение оценки эффективности проведения ГРП в пласте с различной проницаемостью пород и увеличение дебита продукции после проведения ГРП в пласте с различной проницаемостью пород.
[16]Поставленные технические задачи решаются способом определения эффективности гидравлического разрыва пласта - ГРП скважины, включающим проведение исследований до и после проведения ГРП с проппантом, проведение ГРП, определение эффективности ГРП на основе показаний, полученных в результате исследований.
[17]Новым является то, что ежемесячно в течение трех месяцев до проведения ГРП и непосредственно перед проведением ГРП проводят исследования, при которых определяют пластовое и забойное давления, дебит, причем перед проведением ГРП с проппантом определяют профиль притока продукции в скважине по высоте пласта и выявляют интервалы пласта с высокопроницаемыми породами с притоком выше среднего по пласту, затем в скважину по технологической колонне труб, низ которой размещают ниже перфорационных отверстий эксплуатационной колонны, закачивают технологическую жидкость с изолирующим материалом из расчета 0,2 м3 на 1 м высоты пласта, выполненным в виде шариков плотностью, равной плотности технологической жидкости, изолирующим перфорационные отверстия эксплуатационной колонны напротив высокопроницаемых пород пласта по внутреннему диаметру скважины, не проникая в призабойную зону пласта, при этом перфорационные отверстия эксплуатационной колонны напротив низкопроницаемых пород пласта остаются неизолированными, причем диаметр шариков в 1,2 раза больше диаметра перфорационных отверстий в эксплуатационной колонне, при этом после проведения ГРП с проппантом в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно определяют пластовое и забойное давления, дебит, их средние значения до и после проведения ГРП, затем определяют кратность увеличения депрессии и дебита, строят на графике линию кратности депрессии к кратности дебита относительно исходной линии кратности депрессии и дебита, причем линия, расположенная на графике выше исходной линии кратности депрессии и дебита, свидетельствует об эффективном проведении ГРП, а линия, расположенная на графике ниже исходной линии кратности депрессии и дебита, свидетельствует о неэффективном проведении ГРП.
[18]Предлагаемый способ реализуется следующим образом.
[19]В работающей скважине за три месяца до проведения ГРП ежемесячно и непосредственно перед проведением ГРП определяют пластовое и забойное давления, а также дебит скважины по жидкости.
[20]В межтрубное пространство работающей добывающей скважины на кабеле в интервал пласта спускают глубинный манометр и измеряют пластовое давление до проведения ГРП Рпл. до ГРП. После проведения измерений глубинный манометр с кабелем извлекают из скважины. Измерения производят за 3 месяца до проведения ГРП с получением значения давления Рпл 1 до ГРП; за 2 месяца до проведения ГРП с получением значения давления Рпл 2 до ГРП; за 1 месяц до проведения ГРП с получением значения давления Рпл 3 до ГРП; непосредственно перед проведением ГРП с получением значения давления Рпл 4 до ГРП.
[21]Далее определяют среднее значение пластовых давлений до проведения ГРП Рпл.ср. до ГРП по формуле (1):
[22]
[23]где
_ сумма всех измеренных пластовых давлений до проведения ГРП, МПа;
[24]n - количество измерений, шт.
[25]Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП с помощью эхолота ГЕОСТАР-111 производства ООО «СТК ГЕОСТАР», в котором информация представлена в цифровом виде и значения уровней выводятся с учетом поправочных коэффициентов, в работающей скважине отбивают уровни жидкости hдин 1 до ГРП; hдин 2 до ГРП; hдин 3 до ГРП; hдин 4 до ГРП.
[26]Определяют забойное давление до проведения ГРП для каждого уровня жидкости hдин 1 до ГРП; hдин 2 до ГРП; hдин 3 до ГРП; hдин 4 до ГРП по формуле (2):
[27]
[28]где hдин i - динамический уровень жидкости в скважине (определяется методом эхолотирования), м;
[29]ρж - плотность жидкости, кг/м3;
[30]g - ускорение свободного падения, м2/с;
[31]Н - глубина скважины, м.
[32]Получают значения забойных давлений за три месяца до проведения ГРП - Рзаб 1 до ГРП; за 2 месяца до проведения ГРП - Pзаб 2 до ГРП; за 1 месяц до проведения ГРП - Рзаб 3 до ГРП; непосредственно перед проведением ГРП - Рзаб 4 до ГРП.
[33]Определяют среднее значение забойных давлений до проведения ГРП Рзаб. ср. до ГРП по формуле (3):
[34]
[35]где
- сумма всех забойных давлений до проведения ГРП, МПа;
[36]n - количество измерений, шт.
[37]Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП с помощью автоматизированной групповой установки типа «Спутник» измеряют в т/сут дебит добывающей скважины по жидкости Q1 до ГРП; Q2 до ГРП; Q3 до ГРП; Q4 до ГРП. Затем определяют среднее значение дебита до проведения ГРП Qср. до ГРП по формуле (4):
[38]
[39]где
- сумма всех измеренных дебитов до проведения ГРП, МПа;
[40]n - количество измерений, шт.
[41]Перед проведением ГРП с проппантом определяют профиль притока продукции в скважине по высоте пласта и выявляют интервалы пласта с высокопроницаемыми породами с притоком выше среднего по пласту.
[42]Например, вскрытый продуктивный пласт в скважине имеет высоту 8 м в интервале 1365-1373 м. По результатам исследований термодебитометрией пласта определили, что в интервале 1368-1370 м имеются высокопроницаемые породы, из которых приток продукции выше среднего по пласту. Например, средний дебит (приток) продукции по пласту 20 т/сут, а в интервале 1368-1370 м с высокопроницаемыми породами он составляет 18 т/сут.
[43]Затем перед проведнием ГРП с проппантом в скважину по технологической колонне труб 1 (см. фиг. 1), низ которой размещают ниже перфорационных отверстий 2 и 3 эксплуатационной колонны (ЭК) 4, закачивают технологическую жидкость с изолирующим материалом 5 из расчета 0,2 м3 на 1 м высоты пласта, выполненным в виде шариков с плотностью, равной плотности технологической жидкости, позволяющим изолировать интервалы перфорационных отверстий 2 ЭК 4 напротив высокопроницаемых пород 6 пласта 7 по внутреннему диаметру скважины, не проникая в призабойную зону пласта 7, при этом перфорационные отверстия 3 напротив низкопроницаемых пород 8 пласта 7 остаются неизолированными.
[44]При этом соблюдается условие:
[46]где dп - диаметры перфорационных отверстий 2 и 3 в пласте 7, мм;
[47]dш - диаметры изолирующих шариков 5, мм.
[48]Диаметр шариков 5 в 1,2 раза больше диаметра перфорационных отверстий 2 и 3 в пласте 7, что позволяет надежно загерметизировать их в процессе проведения ГРП. В качестве технологической жидкости используют, например, техническую воду с плотностью, равной плотности скважинной жидкости.
[49]Шарики могут быть выполнены из любого изолирующего материала, имеющего плотность, равную плотности технологической жидкости, например пластмассы.
[50]Далее проводят ГРП с проппантом по любой известной технологии.
[51]Улучшается оценка эффективности проведения ГРП в пласте с различной проницаемостью пород. Это обусловлено тем, что если интервал пласта с высокой проницаемостью будет изолирован от интервалов пласта с меньшей проницаемостью, то при проведении ГРП трещина будет образовываться, развиваться, а затем и крепиться в интервалах пласта с меньшей проницаемостью, что будет способствовать равномерному притоку нефти по высоте пласта, а это в свою очередь увеличит дебит продукции скважины.
[52]После проведения ГРП с проппантом в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно в межтрубное пространство работающей добывающей скважины на кабеле в интервал пласта спускают глубинный манометр и измеряют пластовое давление после проведения ГРП Рпл после ГРП.
[53]После проведения измерений глубинный манометр с кабелем извлекают из скважины. Также измерения производят сразу после проведения ГРП с получением значения пластового давления Рпл 1 после ГРП; спустя 1 месяц после проведения ГРП с получением значения пластового давления Рпл 2 после ГРП; спустя 2 месяца после проведения ГРП с получением значения пластового давления Pпл 3 после ГРП; спустя 3 месяца после проведения ГРП с получением значения пластового давления Рпл 4 после ГРП.
[54]Определяют среднее значение пластовых давлений после проведения ГРП Рпл ср после ГРП по формуле (5):
[55]
[56]где
- сумма всех измеренных пластовых давлений после проведения ГРП, МПа;
[57]n - количество измерений, шт.
[58]После проведения ГРП в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно с помощью эхолота ГЕОСТАР-111, в котором информация представлена в цифровом виде и значения уровней выводятся с учетом поправочных коэффициентов, в работающей скважине отбивают уровни жидкости hдин 1 после ГРП; hдин 2 после ГРП; hдин 3 после ГРП; hдин 4 после ГРП.
[59]Определяют забойное давление после проведения ГРП для каждого уровня жидкости hдин 1 после ГРП; hдин 2 после ГРП; hдин 3 после ГРП; hдин 4 после ГРП по формуле (6):
[60]
[61]где hдин i - динамический уровень жидкости в скважине (определяется методом эхолотирования);
[62]ρж - плотность жидкости, кг/м3;
[63]g - ускорение свободного падения, м2/с;
[64]H - глубина скважины, м.
[65]Получают значения забойных давлений через 3 месяца после проведения ГРП - Рзаб 1 после ГРП; через 2 месяца после проведения ГРП - Рзаб 2 после ГРП; через 1 месяц после проведения ГРП - Рзаб 3 после ГРП; непосредственно после проведения ГРП - Рзаб 4 после ГРП.
[66]Определяют среднее значение забойных давлений после проведения ГРП Рзаб.ср. после ГРП по формуле (7):
[67]
[68]где
- сумма всех забойных давлений после проведения ГРП, МПа;
[69]n - количество измерений, шт.
[70]После проведения ГРП в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно с помощью автоматизированной групповой установки типа «Спутник» измеряют в т/сут дебит добывающей скважины по жидкости Q1 после ГРП; Q2 после ГРП; Q3 после ГРП; Q4 после ГРП.
[71]Затем определяют среднее значение дебита после проведения ГРП Qср.после ГРП по формуле (8):
[72]
[73]где
- сумма всех измеренных пластовых давлений после проведения ГРП, МПа;
[74]n - количество измерений, шт.
[75]Далее определяют кратность увеличения депрессии и дебита.
[76]Рассчитывают кратность увеличения (уменьшения) депрессии по формуле (9):
[77]
[78]где Рпл ср после ГРП - среднее значение пластовых давлений после проведения ГРП, МПа;
[79]Рзаб ср после ГРП - среднее значение забойных давлений после проведения ГРП, МПа;
[80]Рпл ср до ГРП_ среднее значение пластовых давлений до проведения ГРП, МПа;
[81]Рзаб ср до ГРП_ среднее значение забойных давлений до проведения ГРП, МПа.
[82]Кратность увеличения (уменьшения) дебита подсчитывают по формуле (10):
[83]
[84]где Qсрпосле ГРП - среднее значение дебита после проведения ГРП, т/сут;
[85]Qср до ГРП_ среднее значение дебита до проведения ГРП, т/сут.
[86]Строят на графике сравнительную линию кратности депрессии к кратности дебита относительно исходной депрессии и дебита, причем линия, расположенная на графике выше исходной линии кратности депрессии и дебита, свидетельствует об эффективном проведении ГРП, а линия, расположенная на графике ниже исходной линии кратности депрессии и дебита, свидетельствует о неэффективном проведении ГРП.
[87]При реализации данного способа для оценки эффективности проведенного ГРП исключается проведение комплексных ГИС до и после проведения ГРП, а это позволяет упростить технологию реализации способа.
[88]Снижаются трудоемкость работ и затраты, так как исключаются работы по закачке жидкости в скважину с проведением ГИС с привлечением геофизической партии.
[89]Повышается точность исследований эффективности проведенного ГРП, так как измерения производятся ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП, а также после проведения ГРП в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно, а это позволяет проконтролировать работу скважины в динамике.
[90]Предлагаемый способ позволяет:
[91]- упростить технологию определения эффективности проведения ГРП;
[92]- снизить трудоемкость работ и затраты на проведение исследований;
[93]- повысить точность исследований эффективности проведенного ГРП;
[94]- улучшить оценку эффективности проведения ГРП в пласте с различной проницаемостью пород;
[95]- увеличить дебит продукции после проведения ГРП в пласте с различной проницаемостью пород.
[98]глубина скважины Н=1600 м;
[99]плотность скважинной жидкости ρж=1000 кг/м3;
[100]высота продуктивного пласта в интервале 1255-1263 м = 8 м.
[101]1) Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП в межтрубное пространство работающей добывающей скважины спускали глубинный манометр на кабеле в интервал пласта и измеряли пластовое давление Рпл.i до ГРП. В результате получили:
[102]- за 3 месяца до проведения ГРП: Pпл 1 до ГРП=15,0 МПа;
[103]- за 2 месяца до проведения ГРП: Pпл 2 до ГРП=11,0 МПа;
[104]- за 1 месяц до проведения ГРП: Pпл 3 до ГРП=14,0 МПа;
[105]- непосредственно перед проведением ГРП: Pпл 4 до ГРП=16,0 МПа.
[106]2) Определили среднее значение пластовых давлений до проведения ГРП Pпл.ср. до ГРП по формуле (1):
[107]Рпл ср до ГРП=(15,0 МПа + 11,0 МПа + 14,0 МПа + 16,0 МПа)/4=14,0 МПа.
[108]3) Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП отбили уровни жидкости в скважине и получили следующие значения:
[109]hдин 1 до ГРП=400 м; hдин 3 до ГРП=500 м;
[110]hдин 2 до ГРП=700 м; hдин 4 до ГРП=300 м.
[111]4) Определили забойное давление до проведения ГРП для каждого уровня жидкости hдин 1 до ГРП; hдин 2 до ГРП; hдин 3 до ГРП; hдин 4 до ГРП по формуле (2).
[112]Подставили числовые значения в формулу (2) и получили значения забойных давлений до проведения ГРП:
[113]- за 3 месяца до проведения ГРП: Рзаб 1 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600 м - 400 м) = 12,0 МПа;
[114]- за 2 месяца до проведения ГРП: Рзаб 2 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600 м - 700 м) = 9,0 МПа;
[115]- за 1 месяц до проведения ГРП: Рзаб 3 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600 м - 500 м) = 11,0 МПа;
[116]- непосредственно перед проведением ГРП: Рзаб 4 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600 м - 300 м) = 13,0 МПа.
[117]5) Определили среднее значение забойных давлений до проведения ГРП Рзаб.ср. до ГРП по формуле (3):
[118]Рзаб ср до ГРП=(12,0 МПа + 9 МПа + 11,0 МПа + 13,0 МПа)/4=11,25 МПа
[119]6) Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП с помощью автоматизированной групповой установки типа «Спутник» измерили в т/сут дебит добывающей скважины по жидкости:
[120]Q1 до ГРП=20 т/сут; Q3 до ГРП=18 т/сут;
[121]Q2 до ГРП=15 т/сут; Q4 до ГРП=17 т/сут.
[122]Затем определили среднее значение дебита до проведения ГРП Qср. до ГРП по формуле (4):
[123]Qср до ГРП=(20 т/сут + 15 т/сут + 18 т/сут + 17 т/сут)/4=17,5 т/сут.
[124]7) По результатам исследований термодебитометрией определили, что в интервале 1258-1260 м (2 м) приток продукции составляет 13 т/сут (высокопроницаемые породы), при этом средний приток продукции по пласту в интервале 1255-1263 м составляет 15 т/сут. Таким образом, слабововлеченными (интервалы пласта с низкопроницаемыми породами) в нефтеотдачу остаются интервалы 1255-1258 м и 1260-1263 м.

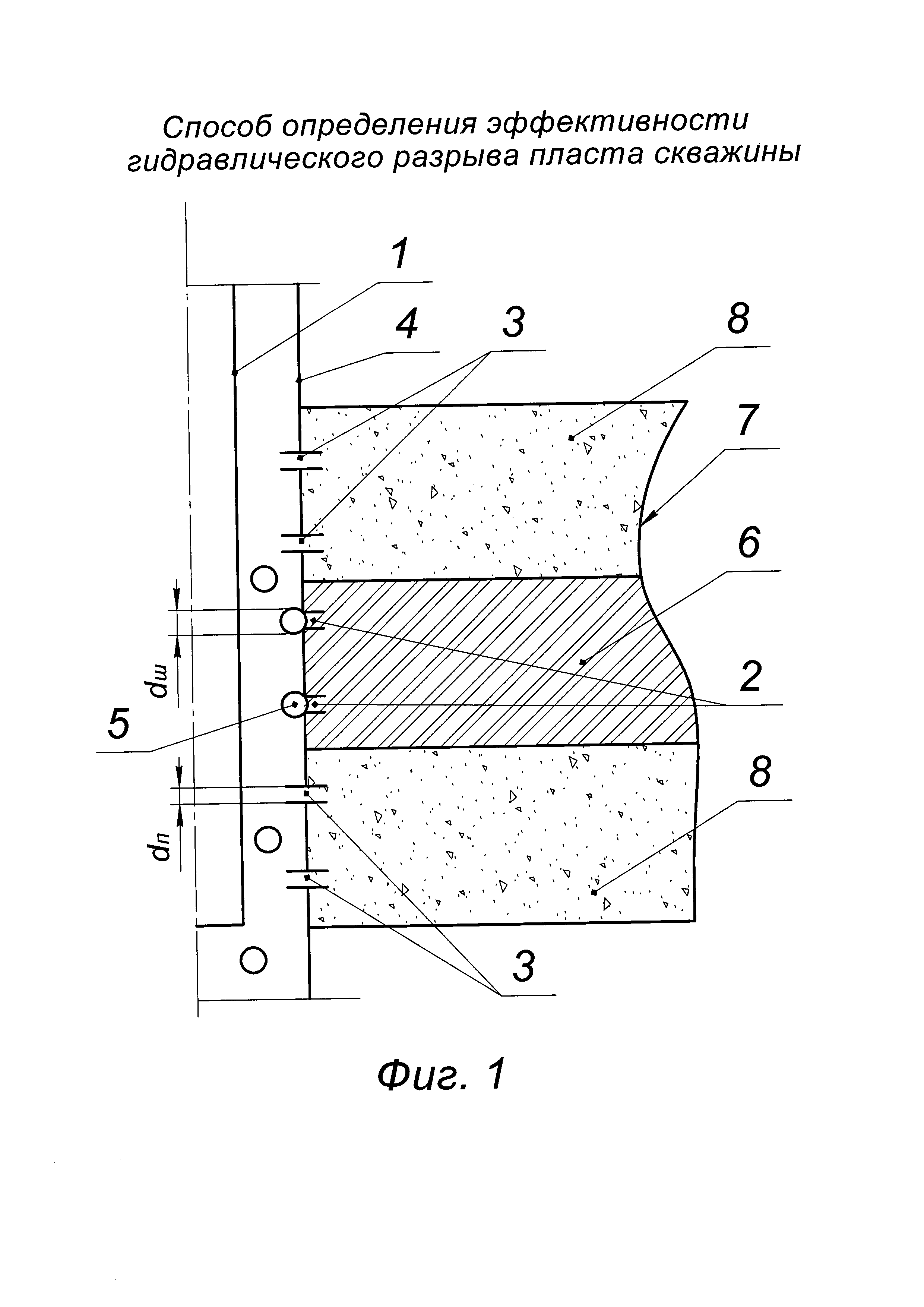

[125]В скважину по технологической колонне труб 1 (см. фиг. 1) в интервал перфорационных отверстий 2 и 3 (диаметром 10 мм) пласта 7 закачали техническую воду плотностью 1000 кг/м3 в объеме 4 м3 с пластмассовыми шариками 5 (диаметром 12 мм), плотностью 1000 кг/м3 в объеме 0,2 м3 ⋅ 2 = 0,4 м3.
[126]В интервале пласта 7 шарики 5 изолировали перфорационные отверстия 2 напротив высокопроницаемых пород 6 по внутреннему диаметру скважины, не проникая в призабойную зону пласта 7, при этом перфорационные отверстия 3 напротив низкопроницаемых пород 8 остались неизолированными. Провели ГРП с проппантом по любой известной технологии.
[127]8) После проведения ГРП в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно в межтрубное пространство работающей добывающей скважины на кабеле в интервал пласта спускали глубинный манометр и измеряли пластовое давление после проведения ГРП Рпл.i после ГРП. В результате получили:
[128]- через 3 месяца после проведения ГРП: Рпл 1 после ГРП=18,0 МПа;
[129]- через 2 месяца после проведения ГРП: Рпл 2 после ГРП=20,0 МПа;
[130]- через 1 месяц после проведения ГРП: Рпл 3 после ГРП=17,0 МПа;
[131]- после проведения ГРП: Рпл 4 после ГРП=19,0 МПа.
[132]9) Определили среднее значение пластовых давлений после проведения ГРП Рпл.ср. после ГРП по формуле (1):
[133]Рпл ср после ГРП=(18,0 МПа + 20,0 МПа + 17,0 МПа + 19,0 МПа)/4=18,5 МПа
[134]10) Ежемесячно через три месяца после проведения ГРП отбили уровни жидкости в скважине и получили следующие значения:
[135]hдин 1 после ГРП=400 м; hдин 3 после ГРП=500 м;
[136]hдин 2 после ГРП=200 м; hдин 4 после ГРП=300 м.
[137]11) Определили забойное давление после проведения ГРП для каждого уровня жидкости hдин 1 после ГРП; hдин 2 после ГРП; hдин 3 после ГРП; hдин 4 после ГРП по формуле (6).
[138]Подставили числовые значения в формулу (6) и получили значения забойных давлений после проведения ГРП:
[139]- через 3 месяца после проведения ГРП: Рзаб 1 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600-400 м)=12,0 МПа
[140]- через 2 месяца после проведения ГРП: Рзаб 2 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600-200 м)=14,0 МПа
[141]- через 1 месяц после проведения ГРП: Рзаб 3 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600-500 м)=11,0 МПа
[142]- после проведения ГРП: Рзаб 4 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1600 м - 300 м)=13,0 МПа
[143]12) Определили среднее значение забойных давлений после проведения ГРП Рзаб.ср. после ГРП по формуле (7):
[144]Рзаб ср после ГРП=(12,0 МПа + 14,0 МПа + 11,0 МПа + 13,0 МПа)/4=12,5 МПа
[145]13) После проведения ГРП в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно с помощью автоматизированной групповой установки типа «Спутник» измерили в т/сут дебит добывающей скважины по жидкости:
[146]Q1 после ГРП=60 т/сут; Q3 после ГРП=40 т/сут;
[147]Q2 после ГРП=50 т/сут; Q4 после ГРП=45 т /сут.
[148]Затем определили среднее значение дебита после проведения ГРП Qср. после ГРП по формуле (8):
[149]Qср после ГРП=(60 т/сут + 50 т/сут + 40 т/сут + 45 т/сут)/4=48,75 т/сут.
[150]14) Рассчитали кратность увеличения (уменьшения) депрессии по формуле (9):
[151]Кдепр=(18,5 МПа - 12,5 МПа)/(14,0 МПа - 11,25 МПа)=2,2.
[152]15) Кратность увеличения (уменьшения) дебита подсчитывают по формуле (10):
[153]Кдеб=Qср после ГРП/Qср до ГРП=48,75 т/сут / 17,5 т/сут=2,8.

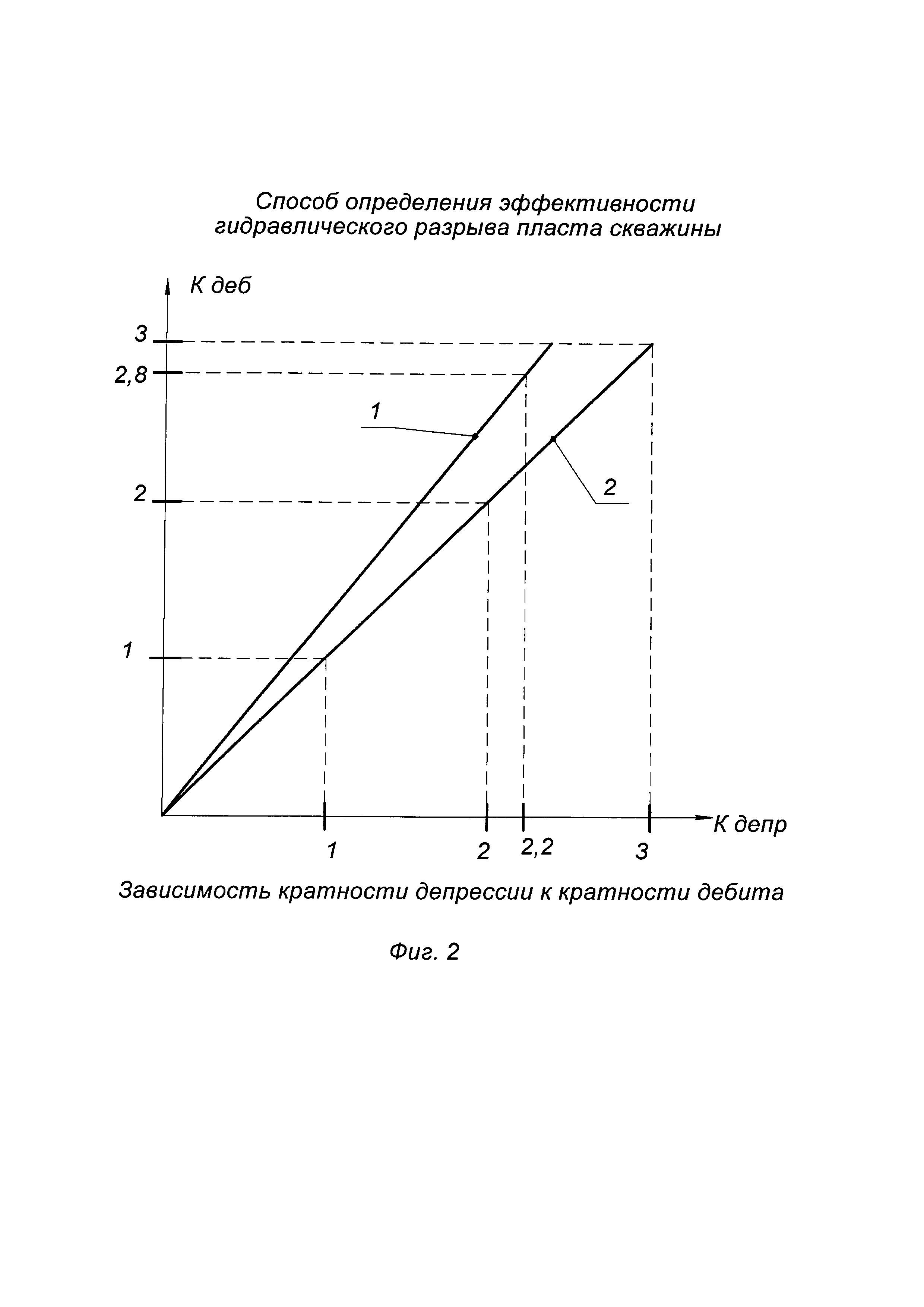

[154]16) Построили график (см. фиг. 2) сравнительную линию кратности депрессии к кратности дебита 1 относительно исходной линии кратности депрессии и дебита 2.
[155]Как видно, линия кратности депрессии к кратности дебита 1 расположена на графике выше исходной линии кратности депрессии и дебита 2, что свидетельствует об эффективном проведении ГРП.
[158]глубина скважины Н=1800 м;
[159]плотность скважинной жидкости ρж=1000 кг/м3;
[160]высота продуктивного пласта в интервале 1196-1202 м = 6 м.
[161]1) Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП в межтрубное пространство работающей добывающей скважины на кабеле в интервал пласта спускали глубинный манометр и измеряли пластовое давление до проведения ГРП Pпл.i до ГРП. В результате получили:
[162]- за 3 месяца до проведения ГРП: Рпл 1 до ГРП=14,0 МПа;
[163]- за 2 месяца до проведения ГРП: Рпл 2 до ГРП=12,0 МПа;
[164]- за 1 месяц до проведения ГРП: Рпл 3 до ГРП=13,0 МПа;
[165]- непосредственно перед проведением ГРП: Рпл 4 до ГРП=15,0 МПа.
[166]2) Определили среднее значение пластовых давлений до проведения ГРП Рпл ср до ГРП по формуле (1):
[167]Рпл ср до ГРП=(14,0 МПа + 12,0 МПа + 13,0 МПа + 15,0 МПа)/4=13,5 МПа
[168]3) Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП отбили уровни жидкости в скважине и получили следующие значения:
[169]hдин 1 до ГРП=500 м; hдин 3 до ГРП=600 м;
[170]hдин 2 до ГРП=800 м; hдин 4 до ГРП=700 м.
[171]4) Определили забойное давление до проведения ГРП для каждого уровня жидкости hдин 1 до ГРП; hдин 2 до ГРП; hдин 3 до ГРП; hдин 4 до ГРП по формуле (2).
[172]Подставили числовые значения в формулу (2) и получили значения забойных давлений до проведения ГРП:
[173]- за 3 месяца до проведения ГРП: Рзаб 1 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800 м - 500 м)=13,0 МПа;
[174]- за 2 месяца до проведения ГРП: Рзаб 2 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800 м - 800 м)=10,0 МПа;
[175]- за 1 месяц до проведения ГРП: Рзаб 3 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800 м - 600 м)=12,0 МПа;
[176]- непосредственно перед проведением ГРП: Рзаб 4 до ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800 м - 700 м)=11,0 МПа.
[177]5) Определили среднее значение забойных давлений до проведения ГРП Рзаб.ср. до ГРП по формуле (3):
[178]Рзаб ср до ГРП=(13,0 МПа + 10,0 МПа + 12,0 МПа + 11,0 МПа)/4=11,5 МПа.
[179]6) Ежемесячно за три месяца до проведения ГРП и непосредственно перед проведением ГРП с помощью автоматизированной групповой установки типа «Спутник» измерили в т/сут дебит добывающей скважины по жидкости:
[180]Q1 до ГРП=20 т/сут; Q3 до ГРП=22 т/сут;
[181]Q2 до ГРП=18 т/сут; Q4 до ГРП=19 т/сут.
[182]Затем определили среднее значение дебита до проведения ГРП Qср. до ГРП по формуле (4):
[183]Qср до ГРП=(20 т/сут + 18 т/сут + 22 т/сут + 19 т/сут)/4=19,75 т/сут.
[184]7) По результатам исследований термодебитометрией определили, что в интервале 1202-1201 м (2 м) приток продукции составляет 10 т/сут, при этом средний приток продукции по пласту в интервале 1196-1202 м (высокопроницаемые породы) составляет 12 т/сут. Таким образом, слабововлеченным (интервал пласта с низкопроницаемыми породами) в нефтеотдачу остается интервал 1196-1201 м.
[185]В скважину по технологической колонне труб 1 (см. фиг. 1) в интервал перфорационных отверстий 2 и 3 (диаметром 10 мм) пласта 7 закачали техническую воду плотностью 1000 кг/м3 в объеме 4 м3 с пластмассовыми шариками 5 (диаметром 12 мм), плотностью 1000 кг/м3 в объеме 0,2 м3 ⋅ 1 = 0,2 м3.
[186]В интервале пласта 7 шарики 5 изолировали перфорационные отверстия 2 напротив высокопроницаемых пород 6 по внутреннему диаметру скважины, не проникая в призабойную зону пласта 7, при этом перфорационные отверстия 3 напротив низкопроницаемых пород 8 остались неизолированными. Провели ГРП с проппантом по любой известной технологии.
[187]8) После проведения ГРП в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно в межтрубное пространство работающей добывающей скважины на кабеле в интервал пласта спускали глубинный манометр и измеряли пластовое давление после проведения ГРП Pпл.i после ГРП. В результате получили:
[188]- через 3 месяца после проведения ГРП: Рпл 1 после ГРП=19,0 МПа;
[189]- через 2 месяца после проведения ГРП: Рпл 2 после ГРП=17,0 МПа;
[190]- через 1 месяц после проведения ГРП: Рпл 3 после ГРП=18,0 МПа;
[191]- после проведения ГРП: Рпл 4 после ГРП=16,0 МПа.
[192]9) Определили среднее значение пластовых давлений после проведения ГРП Рпл.ср. после ГРП по формуле (5):
[193]Рпл ср после ГРП=(19,0 МПа + 17,0 МПа + 18,0 МПа + 16,0 МПа)/4=17,5 МПа
[194]10) Ежемесячно через три месяца после проведения ГРП отбили уровни жидкости в скважине и получили следующие значения:
[195]hдин 1 после ГРП=200 м; hдин 3 после ГРП=400 м;
[196]hдин 2 после ГРП=300 м; hдин 4 после ГРП=600 м.
[197]11) Определили забойное давление после проведения ГРП для каждого уровня жидкости hдин 1 после ГРП; hдин 2 после ГРП; hдин 3 после ГРП; hдин 4 после ГРП по формуле (6):
[198]Подставили числовые значения в формулу (6) и получили значения забойных давлений после проведения ГРП:
[199]- через 3 месяца после проведения ГРП: Рзаб 1 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800-200 м)=16,0 МПа;
[200]- через 2 месяца после проведения ГРП: Рзаб 2 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800-300 м)=15,0 МПа;
[201]- через 1 месяц после проведения ГРП: Рзаб 3 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800-400 м)=14,0 МПа;
[202]- непосредственно после проведения ГРП: Рзаб 4 после ГРП=1000 кг/м3 ⋅ 9,8 м2/с ⋅ (1800-600)м=12,0 МПа.
[203]12) Определили среднее значение забойных давлений после проведения ГРП Рзаб.ср. после ГРП по формуле (7):
[204]Рзаб ср после ГРП=(16,0 МПа + 15,0 МПа + 14,0 МПа + 12,0 МПа)/4=14,25 МПа.
[205]13) После проведения ГРП в добывающей скважине сразу после ее запуска в работу и в течение последующих трех месяцев ежемесячно с помощью автоматизированной групповой установки типа «Спутник» измерили в т/сут дебит добывающей скважины по жидкости:
[206]Q1 после ГРП=28 т/сут; Q3 после ГРП=18 т/сут;
[207]Q2 после ГРП=25 т/сут; Q4 после ГРП=24 т/сут.
[208]Затем определили среднее значение дебита после проведения ГРП Qср. после ГРП по формуле (8):
[209]Qср после ГРП=(28 т/сут + 25 т/сут + 18 т/сут + 24 т/сут)/4=23,75 т/сут.
[210]14) Рассчитали кратность увеличения (уменьшения) депрессии по формуле (9):
[211]Кдепр=(17,5-14,25 МПа)/(13,5 МПа - 11,5 МПа)=1,625.
[212]15) Кратность увеличения (уменьшения) дебита подсчитывают по формуле (10):
[213]Кдеб=Qср после ГРП/Qср до ГРП=23,75 м3/сут / 19,75 м3/сут=1,2

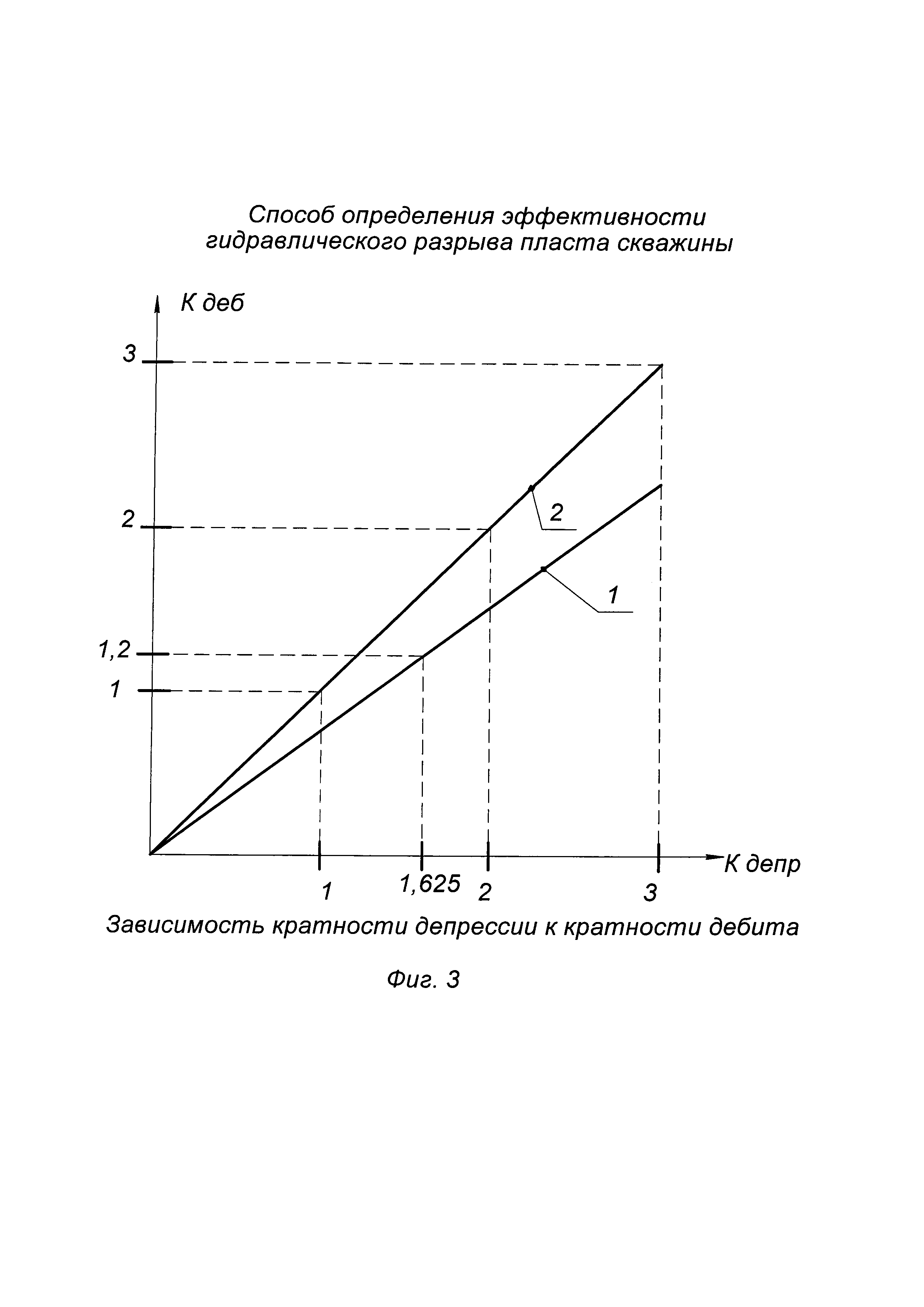

[214]16) Построили график (см. фиг. 3) - сравнительную линию кратности депрессии к кратности дебита 1 относительно исходной линии кратсноси депрессии и дебита 2.
[215]Как видно, линия кратности депрессии к кратности дебита 1 расположена на графике ниже исходной линии кратности депрессии и дебита 2, что свидетельствует о неэффективности проведения ГРП.
