[2]Изобретение относится к области приборостроения и может быть использовано при изготовлении устройств
для подавления шума.
[3]Известно устройство для подавлени
|пума, содержащее микрофон, усилитель р громкоговоритель. Фазовая характеристика
этого устройства регулируется в соответствии с выходным сигнало
микрофоном, создавая колебания, противофазные колебаниям шумового сигнала гп.
[4]Однако это устройство не обеспечивает эффективное подавление щума.
[5]Известно также устройство для подавления шума, содержащее микрофон,
расположенный в воздухоВЬде вентилятора , а также последовательно подключенные к микрофону усилитель,
фильтры, сумматор и громкоговорители ,, воспроизводящие сигнал, сдвинутый
по фаае на 180° по отношению к сигналу в месте расположения микрофона Ь .
[6]Недостатком этого устройства является также недостаточная эффективность
подавления шума из-за того, что на микрофон воздействуют как прямые,
так и отраженные волны, а также изза влияния стоячих волн, возникакяцих в воздуховрде.
[7]Целью изобретения является повышение эффективности подавления шума.
[8]Поставленная цель достигается
[9]0 за счет того, что выходная часть воздуховода
снабжена согласующим звукопоглощающим элементом, внешняя оболочка в продольном сечении имеет
форму экспоненциального рупора.

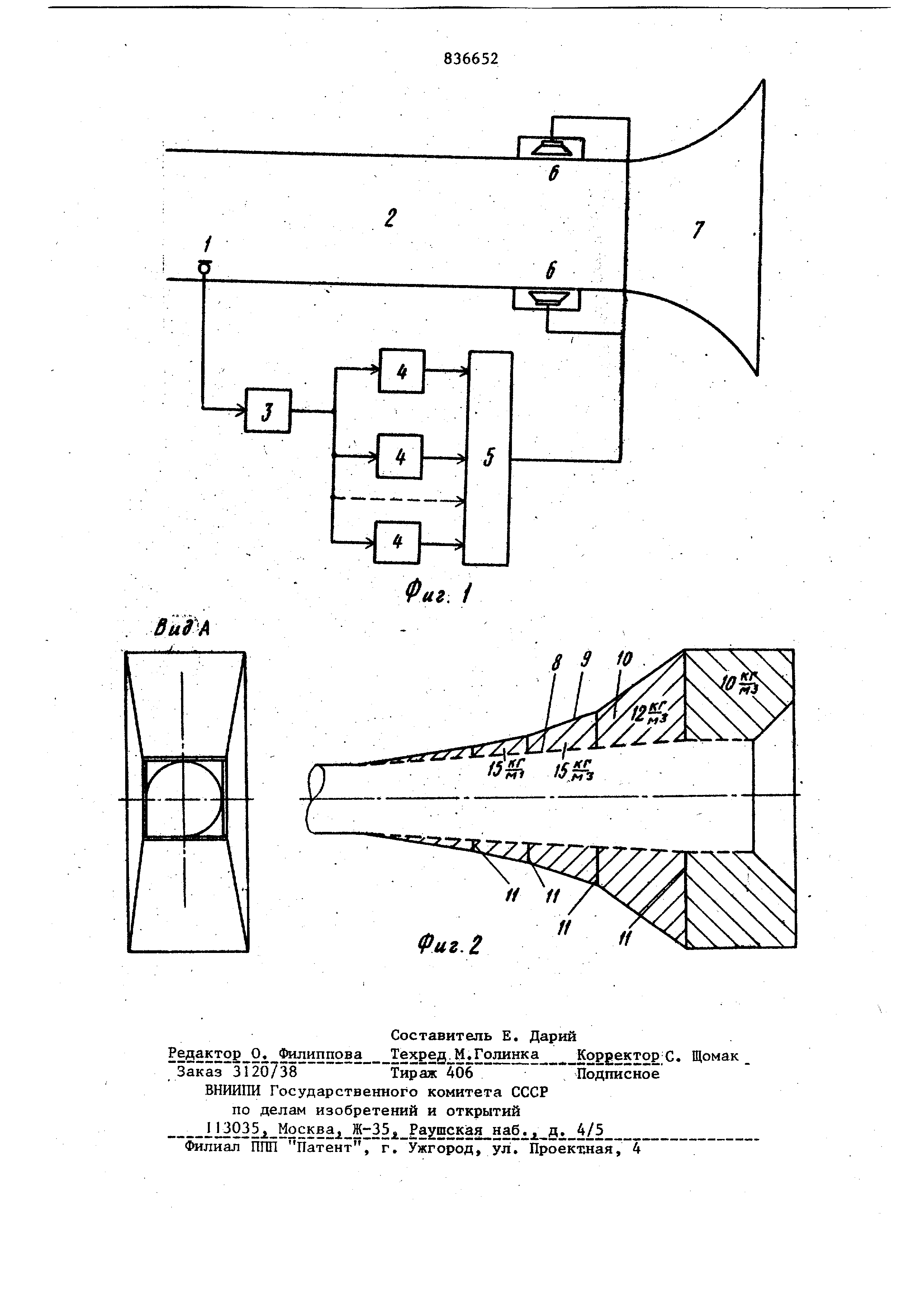

[11]На 4иг. 1 показана.структурняя
схема устройства, для подавления шума; на фиг. 2 - конструкция согласующего экспоненциального рупора.
[12]Устройство для подавления шума содержит микрофон 1, акустический
канал 2, усилитель 3, фильтры 4, сумматор 5, динамик 6 и согласующее устройство 7.
[13]Устройство работает следующим образом.
[14]1 устанавливают, s такой точке канала 2, где звуковой сигнал имеет фазу, отличную от фазы звукового
сигнала, распространяющегося вдоль канала. 1й1Крофон I воспринимает звук, который усиливается усилителем
3, С усилителя 3 сигнал поступает на фильтры 4 и далее на сумматор . (Сигнал с сумматора 5 воспроизводится
динамиками 6. Этот сигнал отличается по фазе на 180 от сигн ла , воспринимаемого микрофоном 1,
За счет введения экспоненциального рупора 7, который является согласующим
устройством воздуховода, отсутствуют отраженные и не возникают стоячие ВОЛ1Р4 в звуковом диапазоне
[15]частот. В воздуховоде 6vneT присутствовать прямая волна,
[16]которая сначала воспринимается микро фоном 1 и затем подавляется противофазным
сигналом с помощью динамика 6. В качестве согласующего устройства
может быть введено концевое поглощающее устройство, изображенное на
[18]Концевое поглощающее устройство состоит из каркаса 8, выполненного
в виде конического рупора из перфо рированного стального листа I мм с коэффициентом перфорации 35%,
и кожуха 9 из фанеры толщиной 10 мм, имеющего контуры экспоненциального рупора. Полость между каркасом и
кожухом 10 заполнена звукопоглощающим материалом. Для предотвращения
распространения звука по звукопогло366524
[19]щающему материалу его слой переменной
толщины разделен поперечными перегородками П .
[20]Таким образом, благодаря введению
J согласующего элемента, описанное устройство обеспечивает эффективное подавление
шума за счет того, что в воздуховоде присутствует только прямая волна и не возникают,
отраженные и стоячие волны.
[22]Устройство для подавления шума, содержащее микрофон, расположенный ,в воздуховоде вентилятора, а также
последовательно подключенные к микрофону усилитель, фильтры, сумматор и
громкоговорители, воспроизводяпще сигнал, сдвинутый по фазе на
по отношению к сигналу в месте расположения микрофона, отличающееся тем, что, с целью повышения
эффективности подавления шума, выходная часть воздуховода снабжена
согласующим звукопоглощающим элементом , внешняя оболочка которого в
продольном сечении имеет форму экспоненциального рупора.
[23]Источники информации,
принятые во внимание при экспертизе
[24]1.Опубликованная заявка Японии
№ 15-46401, кл. G 10 К 1.1/02, .1977.
[25]2.Опубликованная заявка Великобритании
№ 1492963, кл. G 10 К П/00, 1978 (прототип. ;
