[1]Изобретение относится к технике радиосвязи и может быть использовано в контурных системах мощных передатчиков.
[2]Известен вариометр, содержащий ротор и статор, каждый из которых выполнен с магнитными системами, на которых расположены обмотки из последовательно соединенных секций. Известный вариометр состоит из двух круглых дисков из магнитного материала с П-образным сечением. На этих дисках расположена восьмерочная намотка, которая создает в них магнитные потоки, направленные от одного полюсного выступа к другому. При расположении дисков, когда эти потоки направлены от одного выступа к другому. При расположении дисков, когда эти потоки совпадают, общая индуктивность минимальна [1].
[3]Недостатком устройства является то, что обмотки ротора и статора не имеют магнитной экранировки и подвергаются наводкам, что приводит к низкой помехоустойчивости устройства.
[4]Наиболее близким к предлагаемому устройству является вариометр, содержащий ротор в виде катушки, размещенной на каркасе, и статор в виде катушки, размещенной на каркасе, ротор установлен внутри статора с возможность вращения внутри статора, причем ось вращения катушки ротора и ось вращения катушки статора взаимно перпендикулярны [2].
[5]Недостатком устройства-прототипа является большое время перестройки с одной частоты на другую.
[6]Задача изобретения - сокращение времени перестройки передатчика с одной частоты на другую.
[7]Поставленная задача достигается тем, что вариометр, содержащий витки первой и второй катушек, размещенных таким образом, что каркас первой катушки расположен внутри каркаса второй катушки, и установленных с возможностью перемещения поворота первой катушки вокруг оси, согласно изобретению каркасы первой и второй катушек размещены на одной оси с возможностью встречного поворота влево или вправо, при этом ось вращения выполнена из изоляционного материала и закреплена одним концом в основании вариометра, а другим к дополнительно введенной, огибающей каркас второй катушки, балке, фиксирующей положение вариометра, причем перед настройкой на частоту передатчика витки первой и второй катушек принимают исходное положение перпендикулярно друг другу.
[8]Балка может быть выполнена любой формы, например П-образной. К одной балке могут быть прикреплены несколько вариометров, выполненных с возможностью одновременного перемещения поворотов катушек.

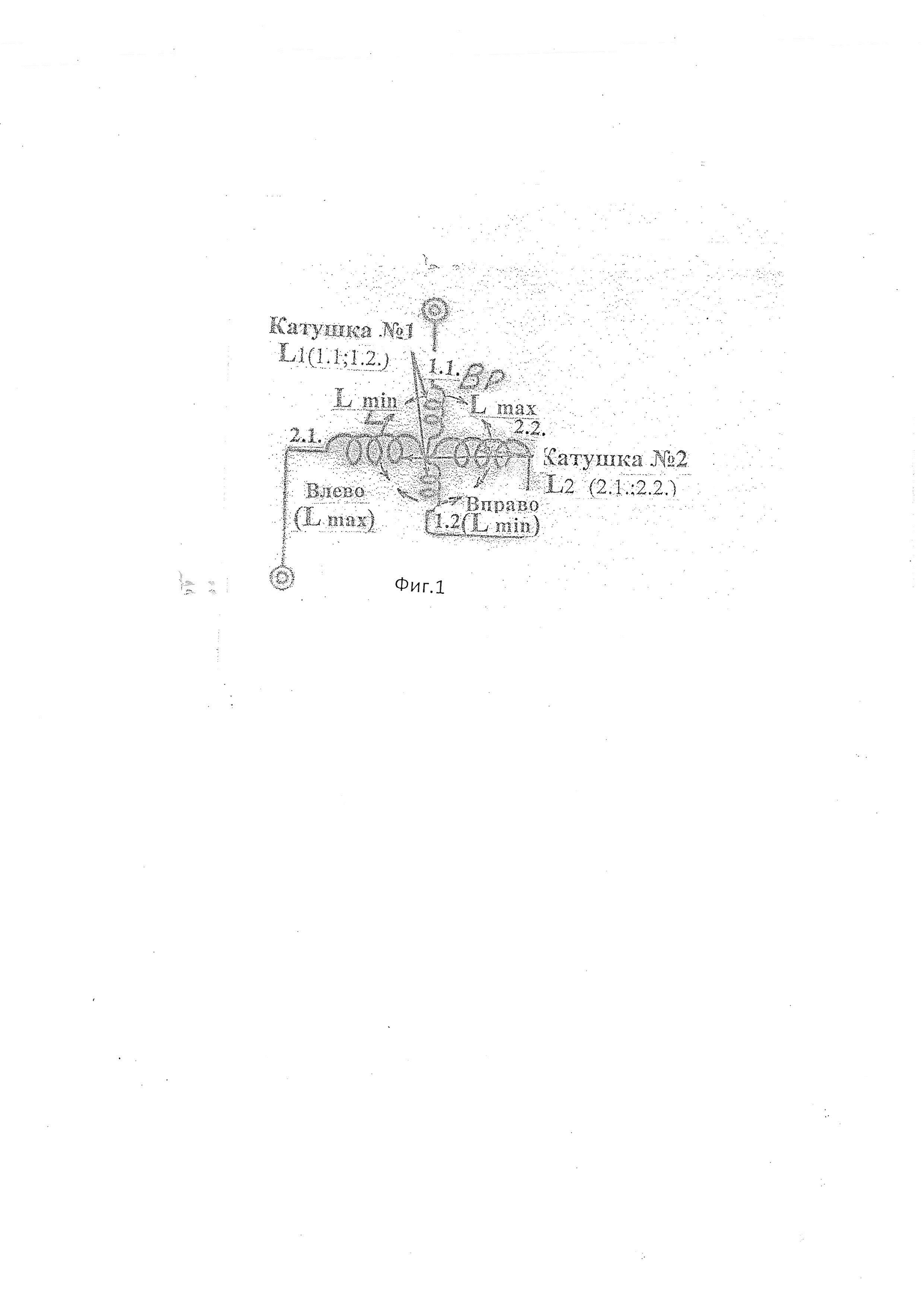

[9]На фиг. представлена предлагаемая конструкция вариометра, содержащая основание 1, каркас первой катушки 2, витки первой катушки 3, каркас второй катушки 4, витки второй катушки 5, ось 6, балка 7.
[10]Предлагаемое устройство работает следующим образом.
[11]Перед настройкой передатчика на частоту осуществляется коммутация элементов высокочастотного тракта передатчика в соответствии с таблицей настройки на заданную частоту, при этом витки первой 3 и второй 5 катушек вариометра, обеспечивающие согласование выхода передатчика с антенной, устанавливаются в среднее, исходное положение - перпендикулярно друг другу. В этом случае переменная индуктивность вариометра приобретает среднее значение.

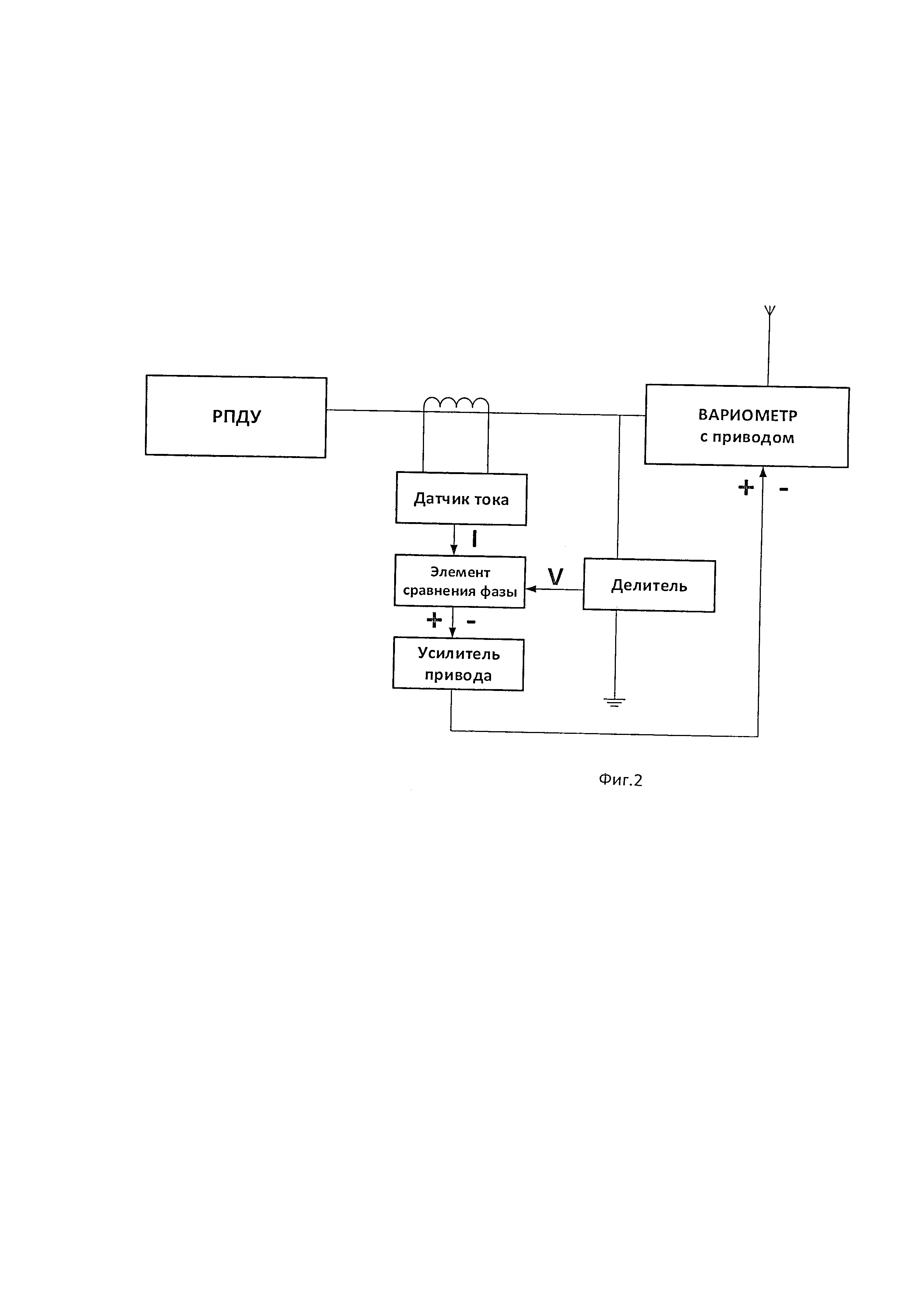

[12]С подачей мощности в антенну с токового трансформатора («датчик тока») и делителя напряжения («делитель») поступают сигналы на вход фазоиндикатора («элемент сравнения фазы»), где происходит сравнение фаз тока и напряжения. В случае если фаз тока и фаза напряжения согласованы, разносный сигнал равен «0», то на фазоиндикаторе стрелка указывает на «0», а это значит, что передатчик настроен в резонанс с антенной. Если по фазам ток и напряжение не согласованы, образуется разность фаз, стрелка прибора фазоиндикатора антенны отклоняется вправо или влево от «0». В этом случае разностный сигнал со знаком «+» или «-» поступает на «усилитель привода» и далее усиленный сигнал с соответствующим знаком поступает на вход привода вариометра, поворачивая встречно вправо или влево каркасы первой и второй катушек, уменьшая или увеличивая индуктивность вариометра до согласования передатчика с антенной в резонанс. Как только антенна настроена в резонанс, разносный сигнал пропадает и стрелка фазоиндикатора устанавливается на «0» (см. блок-схему, фиг. 2).
[13]Отличительной особенностью предлагаемой заявки от прототипа является то, что для настройки передатчика в резонанс с помощью вариометра в рассматриваемом патенте необходимо подстраивать индуктивность вариометра в приделах минимальных и максимальных значений, поворачивая ротор в вариометре относительно статора до 180°, что занимает много времени, порядка 20÷25 секунд.
[14]В предлагаемой заявке, при начальном среднем положении двух катушек вариометра, настройка передатчика в резонанс с антенной осуществляется встречным поворотом этих катушек вправо или влево на угол, не превышающий 45°, при этом время настройки передатчика в резонанс с антенной сокращается в 4 раза и составляет не более 3÷5 секунд.
[15]Антенна занимает площадь порядка 600 гектар и представляет собой огромное мачтовое сооружение с антенным полотном, прикрепленным к мачтам высотой до 300 метров. Из-за погодных условий: дождь, снег, ветер и гололед, в том числе из-за сезонных изменений, антенна постоянно меняет свои электрические параметры. Поэтому приходится при перестройке с частоты на частоту постоянно подстраивать антенный контур передатчика. Наиболее быстро можно проводить с помощью предложенного вариометра плавную настройку.
[17]1. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М.: «Энергия», 1967 г., с. 247, рис. 4-40.
[18]2. А.с. №1675956, H01F 21/04, опубл. 07.09.2992 г., бюл. №33.
