патент
№ RU 2631943
МПК H01B11/02

КОМБИНИРОВАННЫЙ ЭКРАНИРОВАННЫЙ СИММЕТРИЧНЫЙ ЧЕТЫРЕХПАРНЫЙ КАБЕЛЬ С ОПТИЧЕСКИМИ ВОЛОКНАМИ С ТРЕХЛУЧЕВЫМ РАЗДЕЛИТЕЛЬНЫМ ЭКРАНОМ

Авторы:
Портнов Эдуард Львович
Номер заявки
2016103848
Дата подачи заявки
05.02.2016
Опубликовано
29.09.2017
Страна
RU
Дата приоритета
16.04.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Изобретение относится к области электротехники и может быть использовано в конструкциях оптических кабелей связи при сооружении волоконно-оптических линий связи. Экранированный симметричный четырехпарный кабель, содержащий жилы (3) в полимерной изоляции в виде экранированных пар, дренажный проводник (13), внешний экран из металлической ленты и оплетки и внешнюю полимерную оболочку, одна из пар в металлополимерной ленте металлом наружу (10) с перекрытием краев по всей длине кабеля выбирается центральной (5) и помещается в металлический экран трехлучевой формы (7), причем высота и ширина каждого луча определяется внешним диаметром каждой экранированной пары металлом наружу по всей длине кабеля из трех других экранированных пар металлом наружу с перекрытием краев по всей длине кабеля. Изобретение обеспечивает улучшение экранирующей способности кабеля, снижает взаимные влияния между парами, облегчает доступ к каждой жиле каждой пары кабеля и к оптическим модулям с оптическими волокнами без повреждения экрана. 1 ил.

Формула изобретения

Комбинированный экранированный симметричный четырехпарный кабель с оптическими волокнами с трехлучевым экраном, содержащий жилы в полимерной изоляции в виде экранированных пар, дренажный проводник, внешний экран из металлической ленты и оплетки и внешнюю полимерную оболочку,
отличающийся тем, что одна из пар в металлополимерной ленте металлом наружу с перекрытием краев по всей длине кабеля выбирается центральной и помещается в металлический экран трехлучевой формы, причем высота и ширина каждого луча определяется внешним диаметром каждого оптического модуля, помещенного внутри каждой вершины трехлучевого экрана и каждой экранированной пары металлом наружу по всей длине кабеля из трех других экранированных пар металлом наружу с перекрытием краев по всей длине кабеля, помещенных между лучами в металлический экран в виде ленты с перекрытием краев по всей длине кабеля, а на одном из лучей осуществляется замыкание экрана с перекрытием концов в продольном направлении по всей длине кабеля, дренажный проводник помещается у вершины одного из лучей металлического экрана трехлучевой формы.

Описание

Область техники

Изобретение относится к области электротехники и может быть использовано в конструкциях симметричных кабелей связи на сети общего пользования и структурированных кабельных систем.

Уровень техники

Известна конструкция симметричного четырехпарного экранированного кабеля, содержащая медные жилы в полимерной изоляции, скрученные в общий сердечник, причем каждая пара скручена с шагом, отличным от шагов скрутки других пар, в общем экране и в полимерной оболочке (S/UTP) (в книге: Структурированные кабельные системы, авторы: А.Б. Семенов, С.К. Стрижаков, И.Р. Сунчелей, ДМК издательство, 2002 г., 4-е издание, стр. 109, рис. 3.4 и 3.5).

Недостаток конструкции: значительное взаимное влияние между парами в диапазоне частот выше 100 МГц.

Известна конструкция экранированного симметричного четырехпарного кабеля, содержащая жилы в полимерной изоляции, каждая пара помещена в экран, и все экранированные пары помещены в общий экран и полимерную оболочку S/STP (там же, стр. 109, рис. 3.4 и 3.5).

Недостаток данной конструкции: при достаточно высоком эффекте экранирования сложный доступ к жилам различных пар.

Наиболее близкой по технической сущности является конструкция, описанная в проспекте фирмы TELDOR 2006, www teldor.com, teldor Russia@yahoo.com., стр. 18 рис. и стр. 20 описание.

Кабель S/STP категории 7 (600 МГц) содержит восемь проводников, изолированных полиолефином, каждая пара завернута в полиэфирную алюминиевую фольгу (фольгой наружу) плотностью покрытия 100%. Все четыре пары скручены вокруг дренажного проводника из луженой меди диаметром 0,51 мм и помещены в общий экран и полимерную оболочку.

Недостаток конструкции: сложный доступ к жилам каждой пары при высокой экранирующей способности и малому взаимному влиянию между парами.

Сущность изобретения

Задачей, на реализацию которой направлено данное техническое решение, является создание такой конструкции экранированного симметричного четырехпарного кабеля, которая позволяет не только улучшить экранирующие способности кабеля и снизить взаимные влияния между парами, но и облегчить доступ к каждой жиле каждой пары кабеля без повреждения экрана.

Для решения поставленной задачи одна из пар выбирается центральной и помещается в металлический экран трехлучевой формы, причем, высота и ширина каждого луча определяется диаметром оптического волокна в оптическом модуле, помещенном внутри каждого луча трехлучевого экрана и каждой пары их трех других пар, помещенных между лучами, а у вершины одного из лучей помещается дренажный проводник, а также на одном из лучей осуществляется замыкание экрана с перекрытием концов в продольном направлении по всей длине кабеля, поверх сердечника кабеля накладывается металлический экран, оплетка и полимерная оболочка.

Перечень фигур

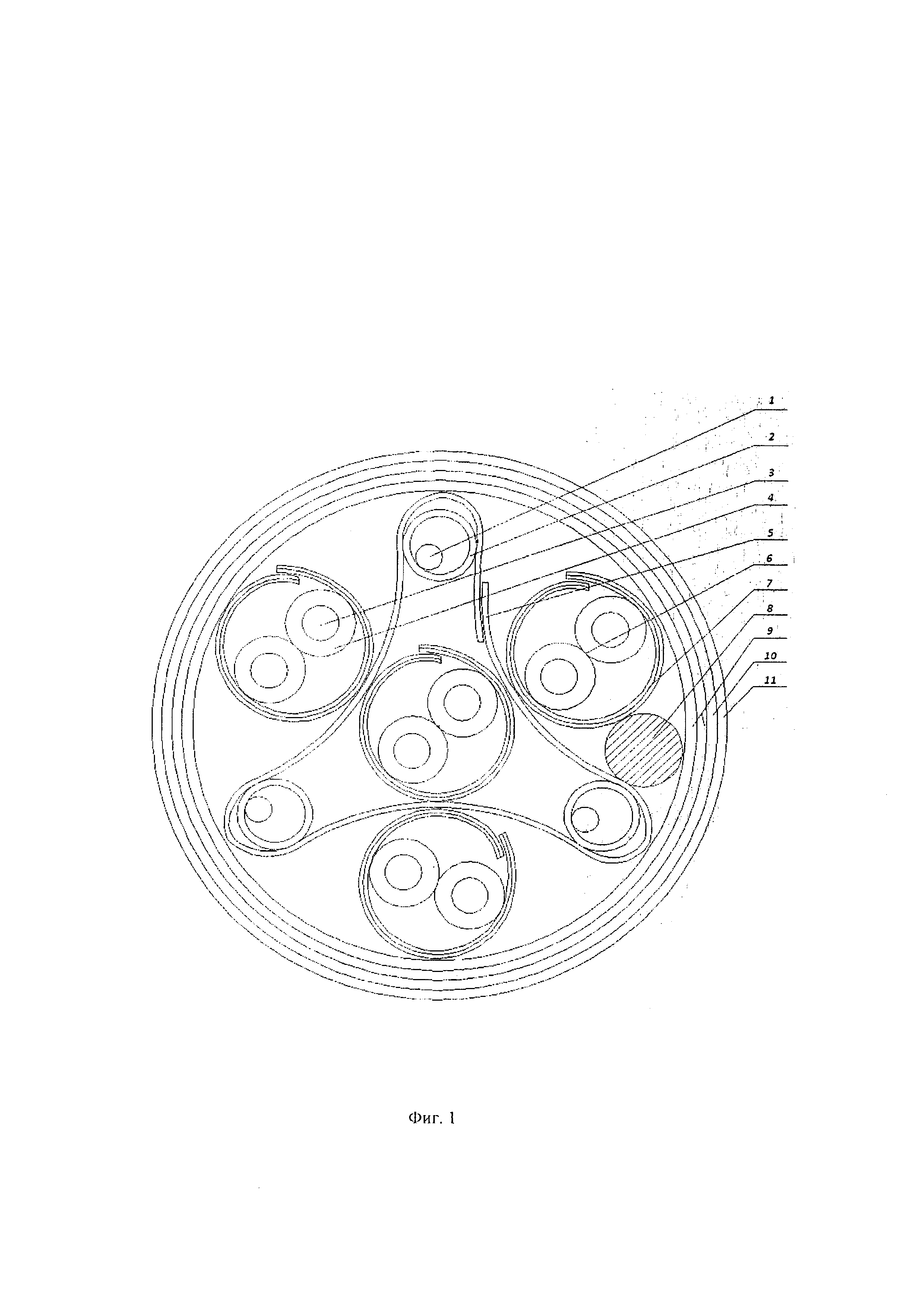

Изобретение поясняется фиг. 1, на которой представлена конструкция комбинированного экранированного симметричного четырехпарного кабеля с оптическими волокнами с трехлучевым разделительным экраном.

Осуществление изобретения

В данной конструкции комбинированного экранированного симметричного четырехпарного кабеля с оптическими волокнами с трехлучевым разделительным экраном, содержащей оптические волокна - 1 в оптическом модуле - 2, жилы - 3 в полимерной изоляции - 4, центральную пару - 5 в металлополимерном экране металлом наружу - 6, металлический экран трехлучевой формы - 7, место замыкания экрана с перекрытием концов продольно по всей длине - 8, три остальные пары - 9 в металлополимерной ленте металлом наружу - 10 с перекрытием краев по всей длине кабеля с перекрытием краев между лучами - 11 экрана 12, дренажный проводник - 13 у вершины одного из лучей, общий экран в виде фольги - 14, оплетку - 15, внешнюю полимерную оболочку - 16.

В данной конструкции за счет взаимного расположения экранированных пар, металлического экрана трехлучевой формы, дренажного проводника и общего экрана из металлической ленты и оплетки обеспечивается легкий доступ к каждой паре жил и к оптическим модулям внутри трехлучевого экрана без повреждения экрана трехлучевой формы при увеличении экранирующей эффективности и уменьшении взаимного влияния между парами в диапазоне частот до 700 МГц.
